CST仿真腔体的屏蔽效能

05-08

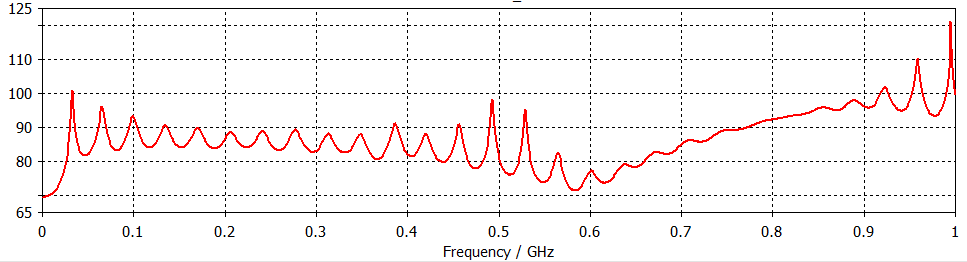

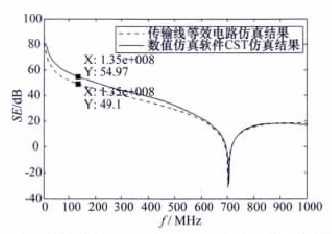

求助大神们能帮忙解决一下有关CST仿真屏蔽效能的问题吗?在腔中间设置探针和腔体外沿着平面波传播的方向设置探针时,然后做傅里叶变换,我做出来的屏蔽效能的仿真曲线和文献中的曲线不一样,不知道是什么原因,求大神帮助。谢谢!仿真出来的是图1,文献中的是图2  求助大神们能帮忙解决一下有关CST仿真屏蔽效能的问题吗?在腔中间设置探针和腔体外沿着平面波传播的方向设置探针时,然后做傅里叶变换,我做出来的屏蔽效能的仿真曲线和文献中的曲线不一样,不知道是什么原因,求大神帮助。谢谢!仿真出来的是图1,文献中的是图2



                                                           图1                                                                                     图2

这都跟谁学的。文字非要发两遍一样的。

这个是我不小心弄错了,就发出去了,希望谅解,但是通过时域傅里叶变换的电场值求解屏蔽效能和直接探针的频域电场值得到的屏蔽效能的值问什么大小不同吗?到底哪种方法正确?该求解是通过在腔体内外部分别设置探针求得的。

小编,你看看时域求解器仿真出来的时域信号降到趋于0了没有啊?我觉得这种腔体强谐振,搞不好就有这样的问题。

http://bbs.rfeda.cn/read.php?tid=64002&ds=1#655040

仿真腔体的屏蔽效能
