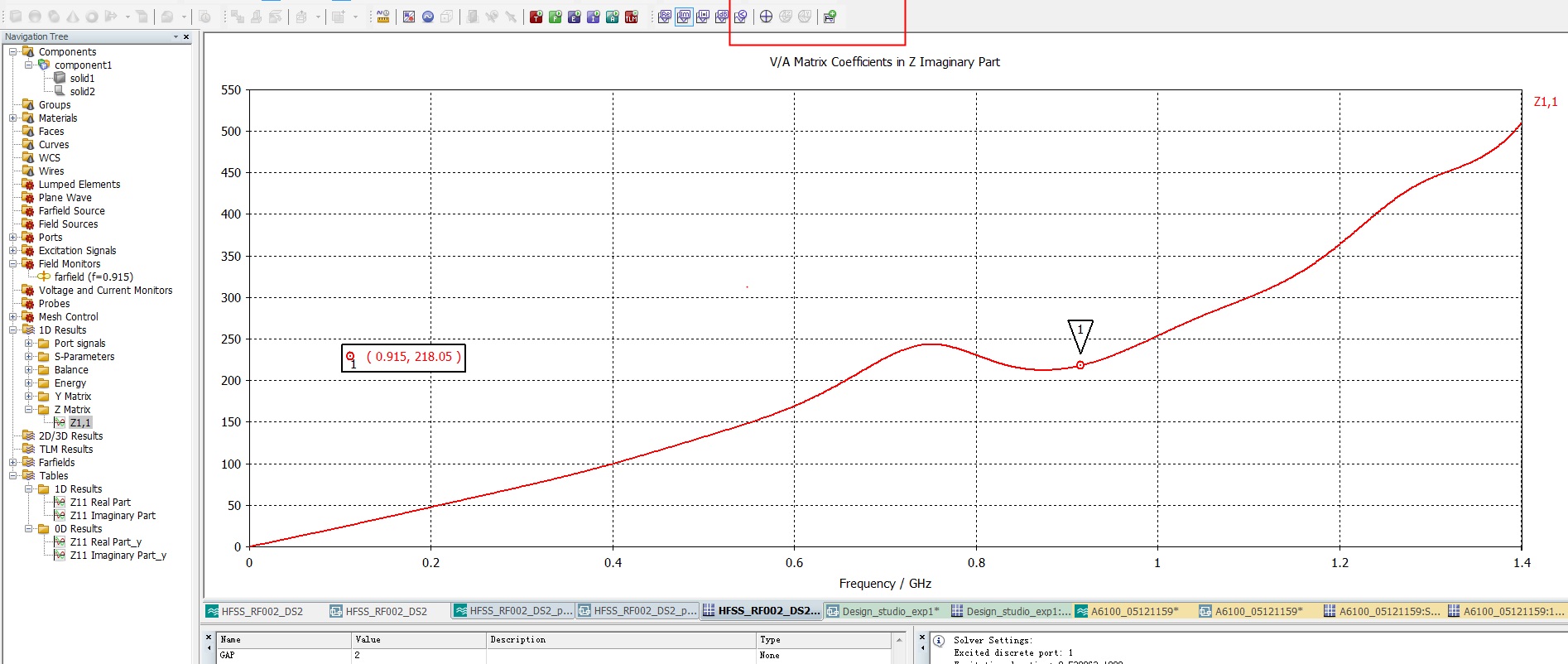

怎么让Z11显示在SMITH 圆图上？

Smith圆图是用来研究输入输出反射的，而Z11与反射没有关系啊，怎么能用Smith圆图表示呢！

可是，端口处的反射系数是由以下公式计算S11 = (Z11-Z0)/(Z11+Z0), Z0为端口阻抗，一般为50欧姆，怎么能说没有关系呢?

看看S11的smith原图试试

因为跟天线连接的不是标准的50欧姆传输线，所以看s11意义不是特别大

端口处的反射系数是由以下公式计算S11 = (Zin-Z0)/(Zin+Z0)，其中Zin是输入阻抗，并不等于Z11！你自己查一下Z11的定义，Z11=U1/I1 (I2,I3...=0)，它是对网络参数的定义，其它端口的负载不一样，1端口输入阻抗Zin必然是不一样的！Zin并不不等于Z11！只有其它端口都开路的情况下，才相等！

看s11，就可以看smith原图

对于一端口的天线，z 11等于zin啊?

一端口天线的话，你直接参考六楼吧
