CST中怎样设置石墨烯材料?
要仿真什么性能呢。可能会设置成不同的材质
石墨烯主要特性有哪些?
在THz波段做频选,仿真S参数就可以了

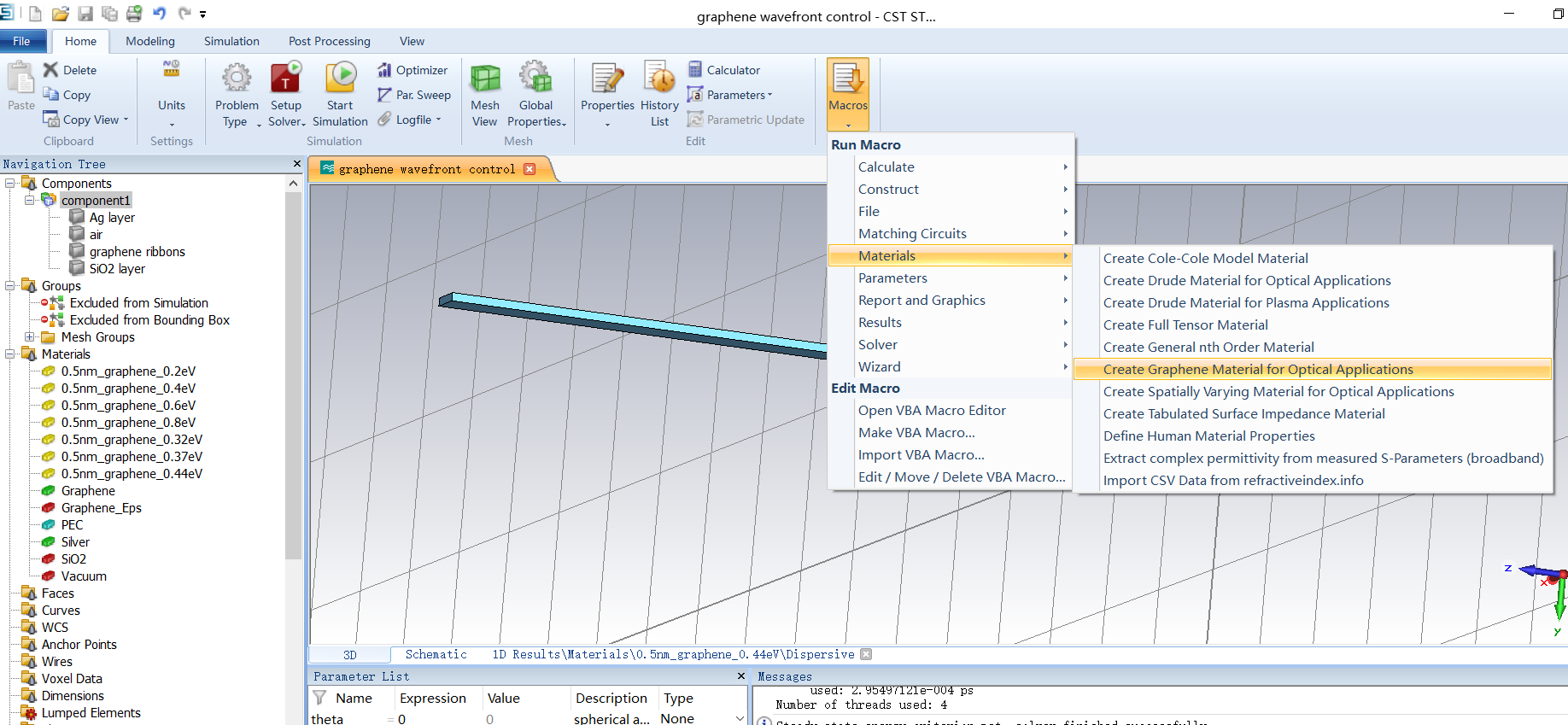

在cst的macros里面可以直接设置graphene了,很方便。
额,在THz下,石墨烯表现为什么特性呢?是金属导电特性还是介质?
请问怎么设置呢?求大神指教
THz波段要不要考虑石墨烯的表面阻抗?如果频率在0.5-1.5THz载流子散射率应该选多少呢?

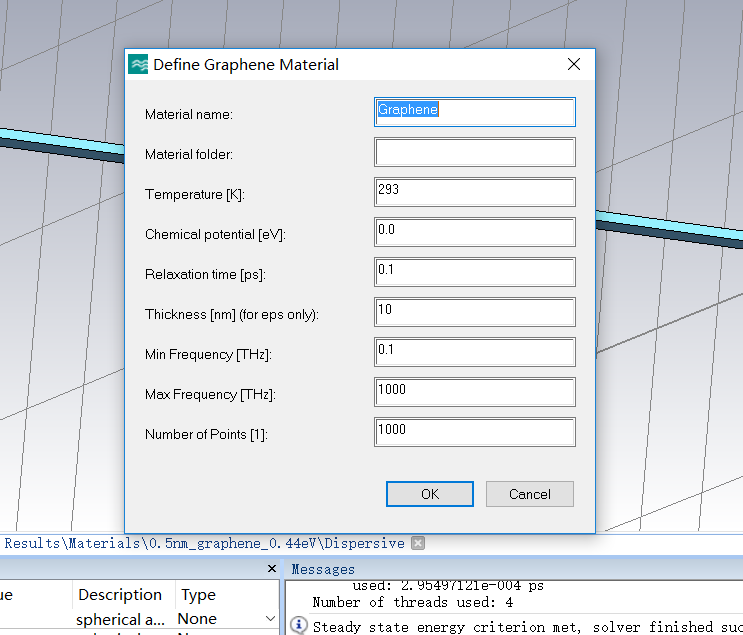

用cst的macro生成的两种graphene的材料,一种是考虑厚度的,另一种就是不考虑厚度的表面阻抗模式。至于graphene的scattering rate,我一般取0.0041eV,也就是大概1THz左右。
哇,赶紧试一下,谢谢大神!再请教大神一个问题,如果我的频率范围在0-1 THz 石墨烯的relaxation time一般取多少呢?
你的CST是哪个版本啊,我的13版marcros好像没有石墨烯
可以好好学习了
弛豫时间我都取1ps的,好像15版的才有。
同样一个模型,在13版和15版的仿真结果完全不同
请问:仿真太赫兹波段频选 石墨烯的各个参数怎么设置的?
15版的在Macros里可以直接设置,其他的版本要用MATLAB算出来,然后导进CST中
cst哪个版本里有楼上说的这个石墨烯设置的选项啊
请问一下,石墨烯的结构,怎么加网格呢,我用的自动加mesh,发现结果和不加石墨烯一样。谢谢!
请教下cst怎么算石墨烯的消失截面积呢,好像只能算RCS
我看高频下有的人还要设置材料的模型
在太赫兹波段石墨烯电导率应该是用Drude模型来表征,跟金属的形式上是一样的,所以可以用石墨烯的费米能级和散射系数来计算出对应的金属Drude中的参数,然后用cst中的Drude模型来表征。也可以算出石墨烯的复介电常数,然后导入CST中,小编可以试试
这个帖子也很好的解决了我的疑惑,后面工作轻松好多了
每天学习一点点
