cst圆波导端口如何设置两种正交的TE11端口模式

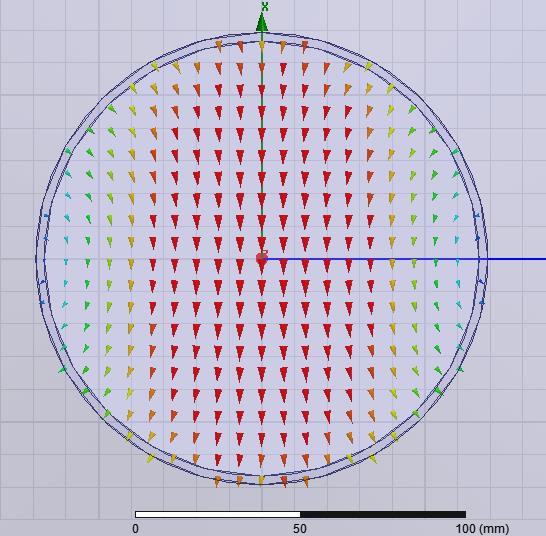

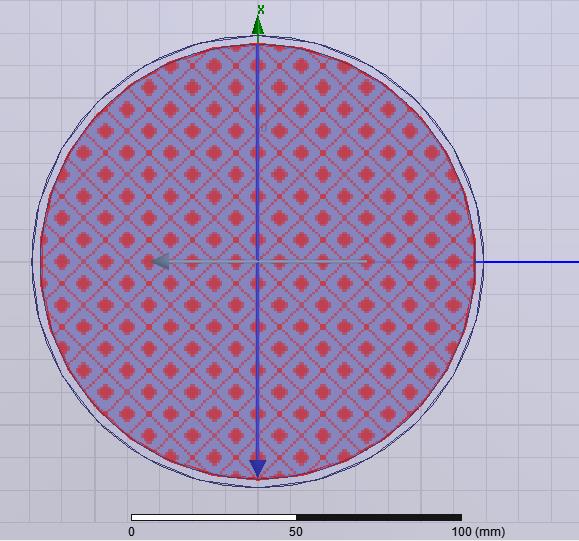

在HFSS中，某一个端口可以通过设置积分线来设置正交的端口模式，且都为TE11模式：

但是在cst里面要如何设置呢?

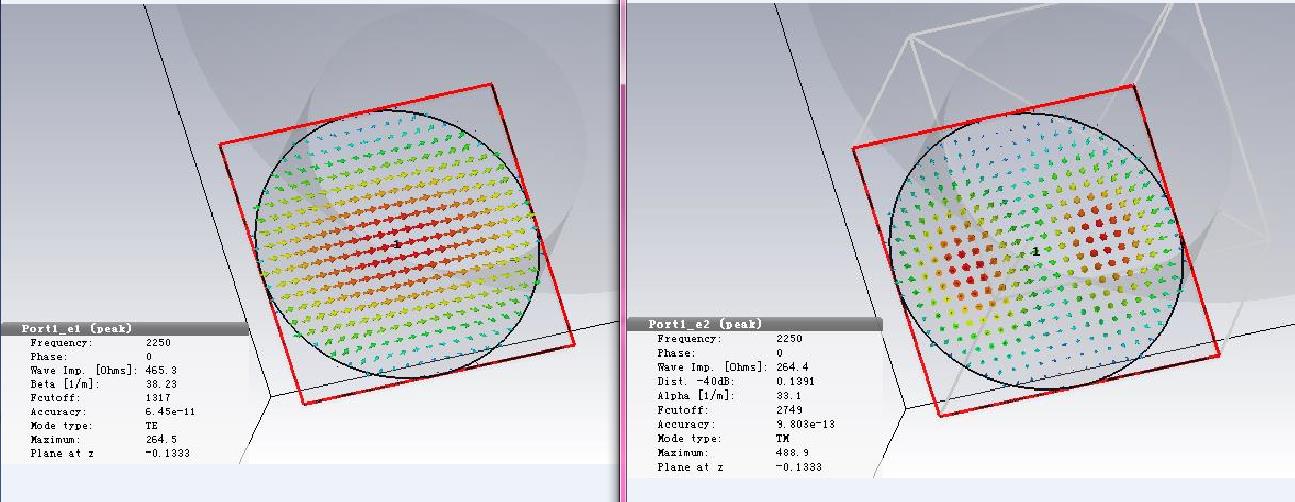

进行上述操作后，在结果树中看发现一个是TE模式，一个是TM模式：（跟上述校准线位置还不一样）

并且cst的help里面是如何实现的呢

在端口处加port，设置模式数大于2，计算出来的前两个模式就是正交极化的TE11模式了

port端口加两个模式即可，前两个为正交T11模

加了端口的呀，为什么还是不对呢，还是TE和TM

加了两个模式，还是TE和TM呢

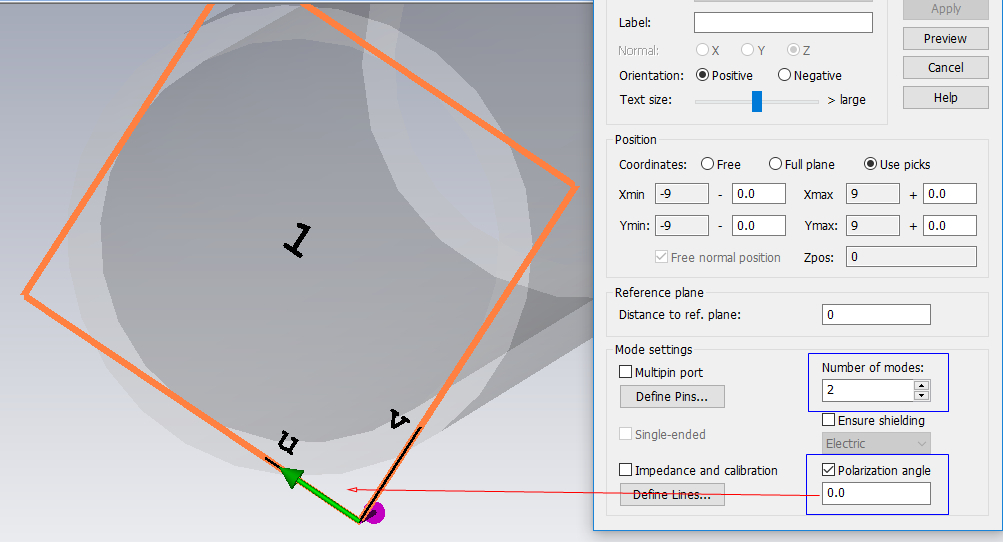

那跟绿色矢号就是极化方向、缺省0 是平行于u 。(意义等同HFSS的积分线正交)
***为了说明贴了两张极化设置，实际上只要第一个设置即可

  说明使用...

te还是tm可以通过截止频率来区分

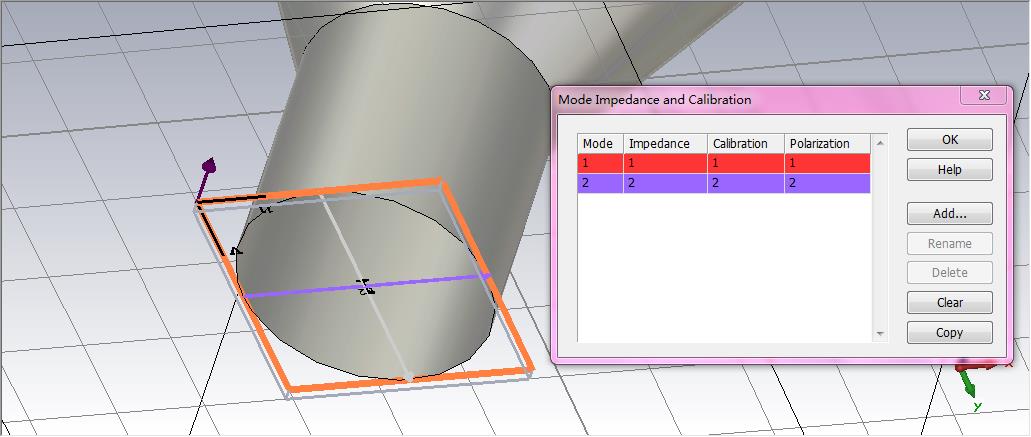

impadence and calibration的勾去掉

不知道为什么，我按照您说的这样设置，仿真出来的两种模式还是TE和ＴＭ

去了为啥还是不对呢

如果te11在通带内应该有两个正交的才对，如果还是tetm，说明你本身设置有问题
比如对称面的设置会吸收某些模式，去掉对称面试一下

如楼上所说，加对称边界条件，会导致某个正交的TE11模无法存在请检查你的对称条件设置

果然是对称面的问题 已解决多谢！

果然是对称面的问题 已解决多谢！
