用CST查看的阻抗实部 Re怎么会有负值出现?
05-08

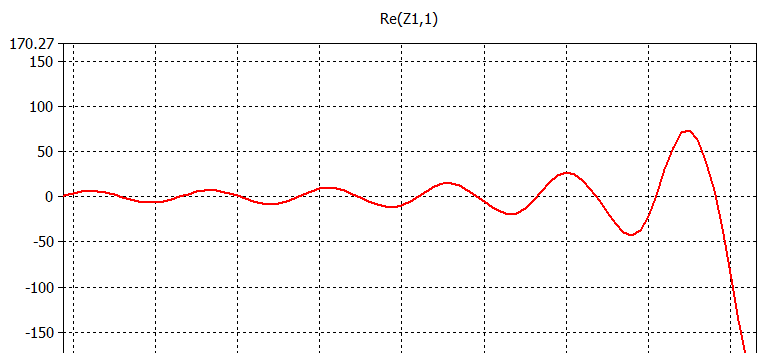

就是一个抗金属的天线的实部,先不管天线对错,,实部怎么会有负的呢?计算的问题吗?
以至于s11出现了正值
查看老帖,正在使用网格加密AR-filter
所以是要算命喽?
不懂,来学习。
1.加密网格,包括在global mesh设置更加密的网格,或者AR-filter;
2.在求解时,提高求解精度,特别是针对时域求解器的问题;
纯属个人经验,分享给大家,谢谢

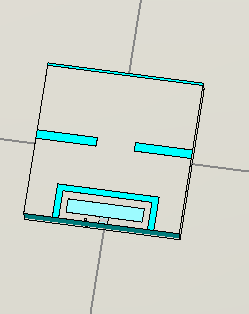

这是我的模型和网格设置。我加密了网格结果变化很大
我传图片上去了,前辈帮看看
这样看和看手相没啥区别,还是算命……
感谢老师!以后请您多多指教。
不提边界条件、频率设置、网格划分和激励的问题都是耍流氓

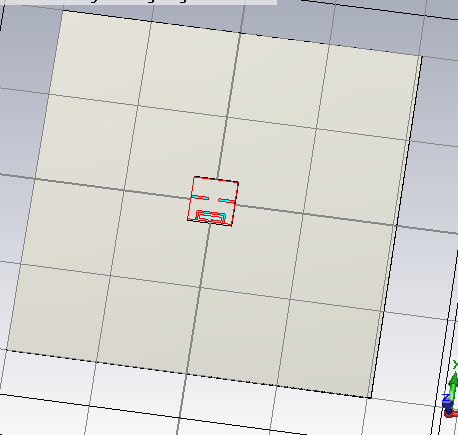

好吧,我的失误,我的尺寸25mm*25mm*3mm.介电常数48,目标频率915m.,计算频率0-2G,边界条件默认,网格如图,其他未改
ps:我个人觉得是网格划分不好,因为图中的缝隙原因,我设置不同网格数和计算精度,谐振频率相差甚大
我觉得如果语言描述不了的话还是传模型吧……
