如何只看反射场分布

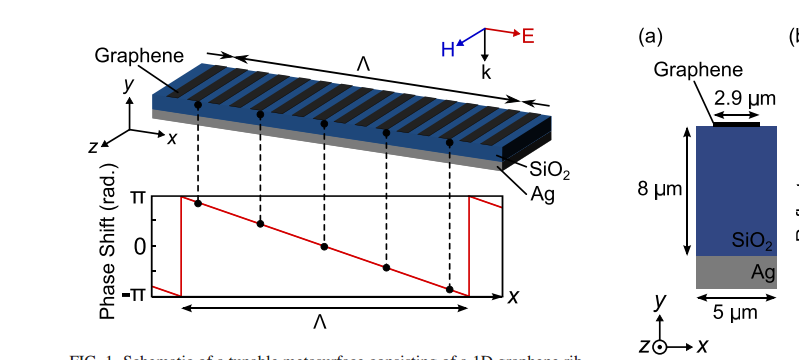

            结构图如下：光垂直入射到结构上，发生了反射，由于石墨烯的作用，使反射光有一定的角度出射

频域上区别不开吧，
可以尝试用T-solver激励时域脉冲。

同问同问，我现在需要scattering field 来做逆问题，我的做法很笨，就是Time solver仿真两次，一次有scatter 一次没有，然后相减，需要严格保证仿真时长和mesh在两次仿真中都相同。
望有高人指点！

怎么设置有没有scatter啊?

偏振与入射相同导出电场然后写个matlab就行了。偏振与入射不同，直接看电场分量就行。暴力的方式是看z方向电场分量，在正入射下，可以验证反射光的偏转角度，但是写paper不能这么做。

CST的官方回复也是这样做的

请问是先正常的算一次，然后把所有材料都设成空气再算一次当成入射场吗?但是怎么保证两次的mesh完全相同?就是不用自适应网格，两次的网格数也不一样。

偏振是相同的。用matlab需要如何操作?

z正入射下，只有异常光束电场有Z分量，matlab取电场Z分量做相位图就行，振幅也能说明问题但是不好归一化

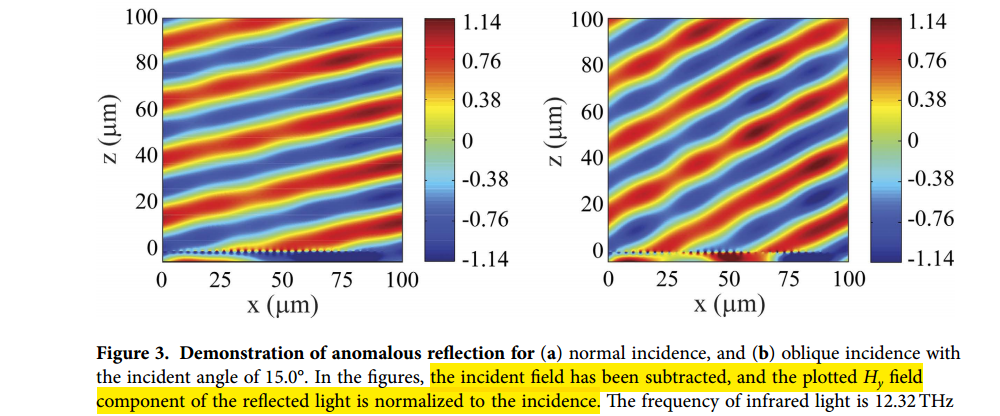

减掉入射场就可以了。入射场是平面波的话，知道振幅，然后算出来每个点的相位，直接在matlab里把取出的电场减去算出来的每个点的入射电场就行了啊。

请参考http://www.cst-china.cn/forum.php?mod=viewthread&tid=2016&extra=page%3D2%26filter%3Dauthor%26orderby%3Ddateline
