请问CST中能画某一个平面的场强分布图吗?
05-08

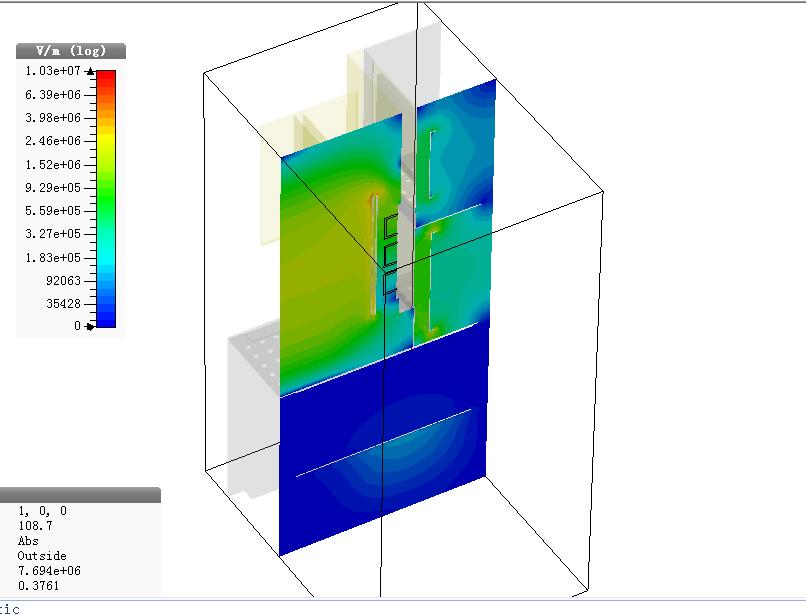

类似HFSS中这样的图:
在CST中,如果在三维场中看某一个切面,原图形就被遮掉了一半:
请问各位,能不能通过设置得到HFSS图中那样的效果呢?

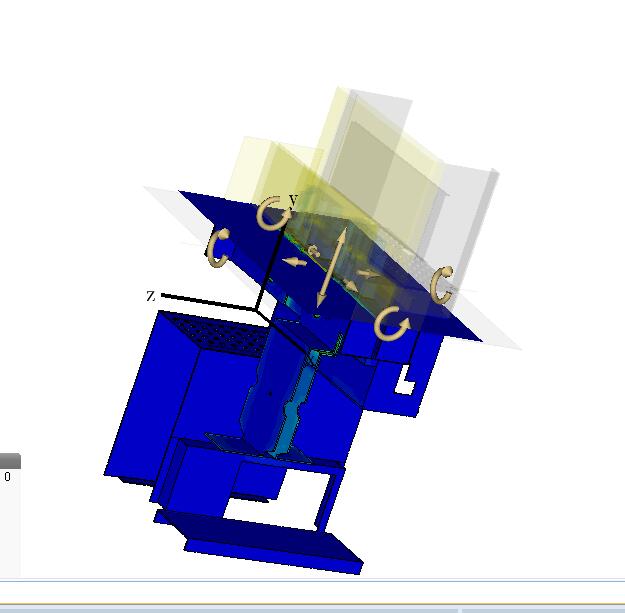

效果图是这样的:
这跟我想要的结果还是不一样,怎么把下半部分的也变成透明显示呢?只保留切面上的结果?
在CST中,如果在三维场中看某一个切面,原图形就被遮掉了一半:
请问各位,能不能通过设置得到HFSS图中那样的效果呢?
当然可以。
看场图时,把工具栏里面的cutting plane关掉就可以了
前辈您好,可以详细说说吗?怎么设置的?

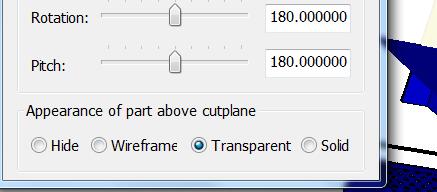

前辈您好,cutting plane貌似没法关,但是我在相关设置里找到了下图可以设置工作面上班部分模型显示的地方:
效果图是这样的:
这跟我想要的结果还是不一样,怎么把下半部分的也变成透明显示呢?只保留切面上的结果?
在电场图的属性里面,把plot type栏中的3D前面的勾去掉,到view选项卡里面,选择wire frame开启线框视图模式就可以了
谢谢您帮我解决了问题!感谢!
设置监视器就可以了
