CST求解模型的屏蔽效率的时候,能量衰减特别慢。
05-08

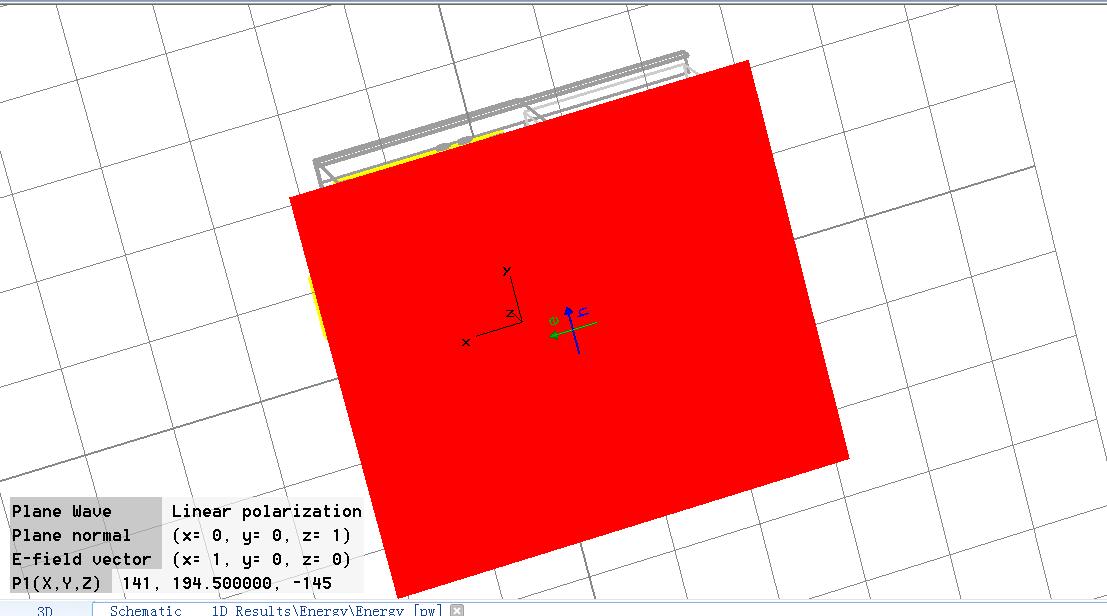

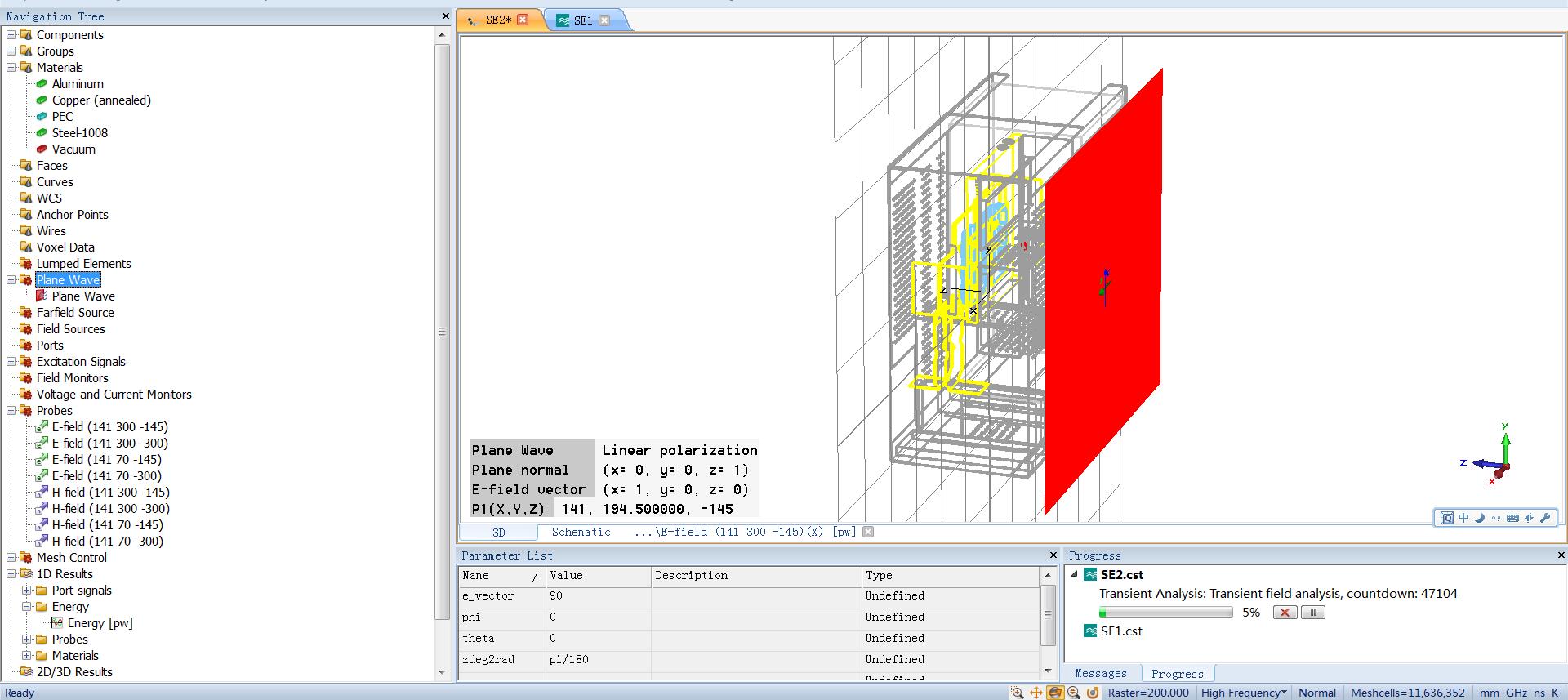

这是我的仿真模型,材料都是原始的材料。右边是平面波激励,电场x方向0极化,磁场y方向极化。如下图

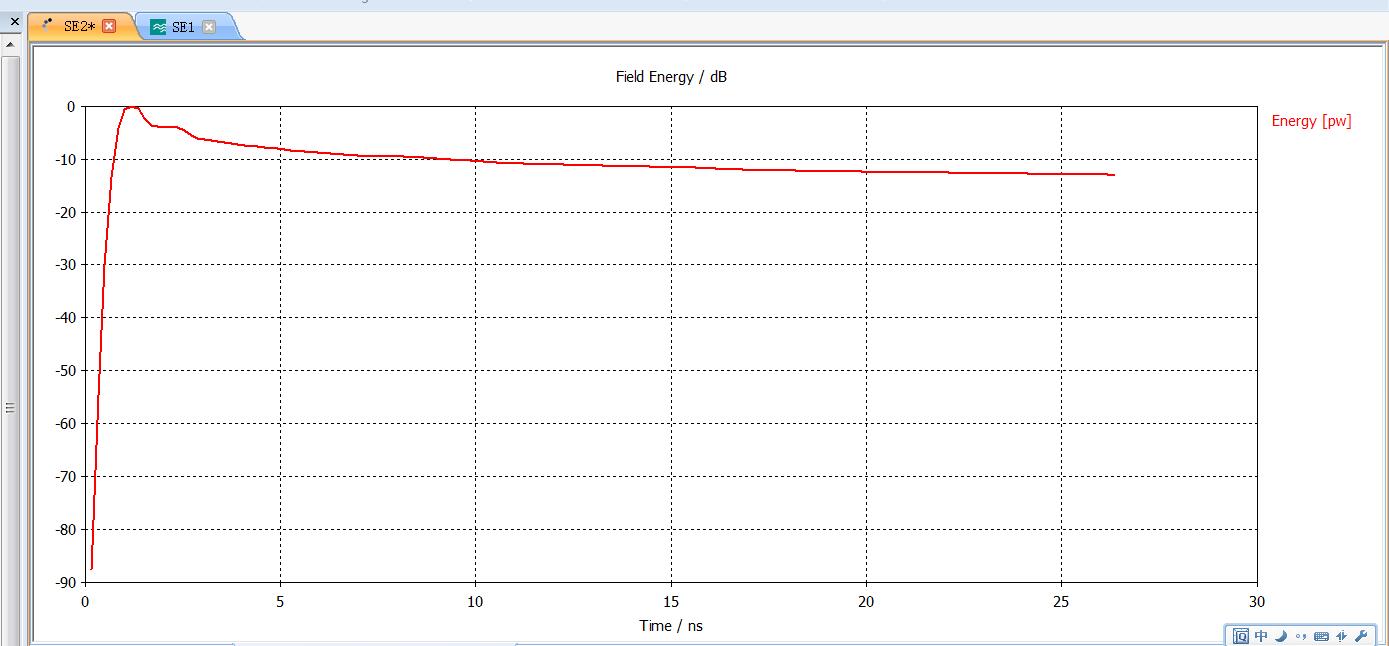

仿真开始以后,能量衰减的速度非常慢,请问这是不是我设置的原因呢?还是只是单纯的墨模型太复杂?有什么解决方法吗?
要么学会使用帮助文件:CST MWS帮助文件《Time Domain Solver Performance Improvements》。
要么学会搜索旧帖:http://bbs.rfeda.cn/read.php?tid=64002&ds=1#655040。
啊,谢谢您,我好好研究一下这个帖子
这种腔体本身谐振性较强,或者说Q值很高。
这种情况可以考虑用CST的频域求解器。
