CST中电磁参数和频率有关如何设置
05-08
如题 我做的人体电磁参数与频率有个很复杂的函数关系 我现在要计算三个频率 怎么添加材料呢?

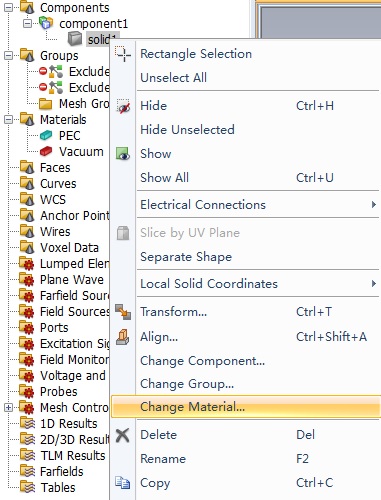

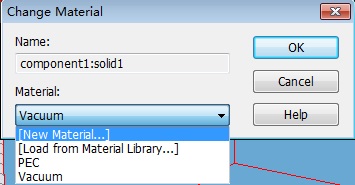

选自定义材料;

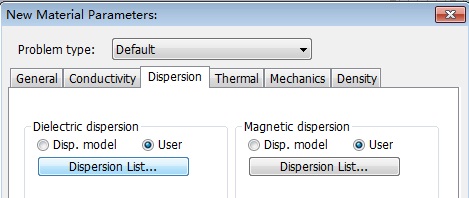

在色散选项卡里根据情况选电色散还是磁色散,选用户自定义“user”,点“Dispersion List...”
比如你选的是电色散。由于你只需要计算三个频率,
因此只要根据复介电参数与频率的函数关系,算出这三个频率对应的复介电参数的实部和虚部,

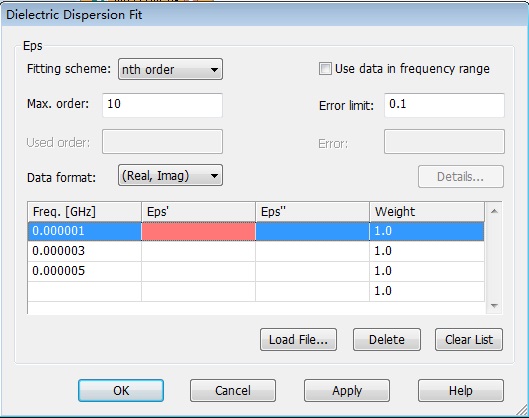

填入下表。
如果你要算的频点很多,先用Matlab根据复介电参数与频率的函数关系,
生成两个离散的数组(复介电参数的实部和虚部),导入CST即可。
你上午给我的模型打不开,希望这个设置能帮到你
色散属性,在材料属性的dispersion选项卡中设置
选自定义材料;
在色散选项卡里根据情况选电色散还是磁色散,选用户自定义“user”,点“Dispersion List...”
比如你选的是电色散。由于你只需要计算三个频率,
因此只要根据复介电参数与频率的函数关系,算出这三个频率对应的复介电参数的实部和虚部,
填入下表。
如果你要算的频点很多,先用Matlab根据复介电参数与频率的函数关系,
生成两个离散的数组(复介电参数的实部和虚部),导入CST即可。
你上午给我的模型打不开,希望这个设置能帮到你
谢谢 谢谢 太感谢了
