关于solidworks导入CST的问题

05-08
夏美刚开始学习cst,想请教一下,SolidWorks的STEP和IGES导入CST之后,下面出现第一幅图的错误提示,然后想将其设置成磁铁材料,会弹出以下对话框,请问这是怎么回事呢?




另外,如果我想画以下这一排柱子,怎么才能实现呢?就是画一个之后怎么让他按照这种排列方式复制呢?


第一个问题是3D格式兼容的问题,建议使用*.sat、*.stp、*.step
第二个问题: 一者你可以整个结构都在CAD里完成后再转过来、二者如我附件的话...你还得懂布尔代数(但是在应用上会比较方便)。


小编留言:

我用了.STEP还是会出现第二图的情况,没法更改导入图的尺寸,也没法吧导入图设置成磁铁。
您这个布尔代数怎么弄呢,我用了旋转,但是没法画成您这样的。请高手赐教

导入的模型无法(原形)修改,只能加入或是剪切。
导入的模型可以指定、改变材料,可能是你还不熟悉CST的 component 区块的运作方式。
旋转角度、个数、直径大小尽在那张图片里操作而已,至于布尔代数是指你要合成--你最后那张图片的模型时使用。并非在排列圆柱之时。

那张图的问题解决了,我之前花了一个圆柱在中心,所以怎么旋转都是在中心。太感谢您了。
那尺寸大小的话是按照原图的尺寸大小么?我导入后坐标系也发生变化了,请问一下和solidworks的坐标系的对应关系您知道么?
另外,我想画一个下面这种形状的coil,是一个弯管状物。麻烦您给看看怎么实现呢。


坐标系如无意外一般均会是Global system (x、y、z),只有在做图中会动用到WCS (u、v、w)。
很少的案例中会用WCS做为导出的坐标(作者一开始就以WCS作画)。
第二个问题你或许可以由CST的内建功能中去找灵感。




** 做学问的原则是: 为什么要这样做? 怎样做才会达成想要的结果!? 而通常结果并不重要,而是从过程中、获得多少心得经验?

自建新材料如何能让它在另外的专案中也能使用。




您好,想请教下,在CST里面怎么讲模拟的电场和磁场输出磁场线而不是剪头的格式呢?我看有人说用isoline可以实现,但是尝试很久,发现在3D scalar的帮助下才有这个,但我打开3D plot properties时只有3D vector,这里面没有isoline,请大神指教。
另外,还有就是按照您上面的方法我设置了新材料,在library里面也有,但是调用的时候显示“import of materal“Fe2”failed”。

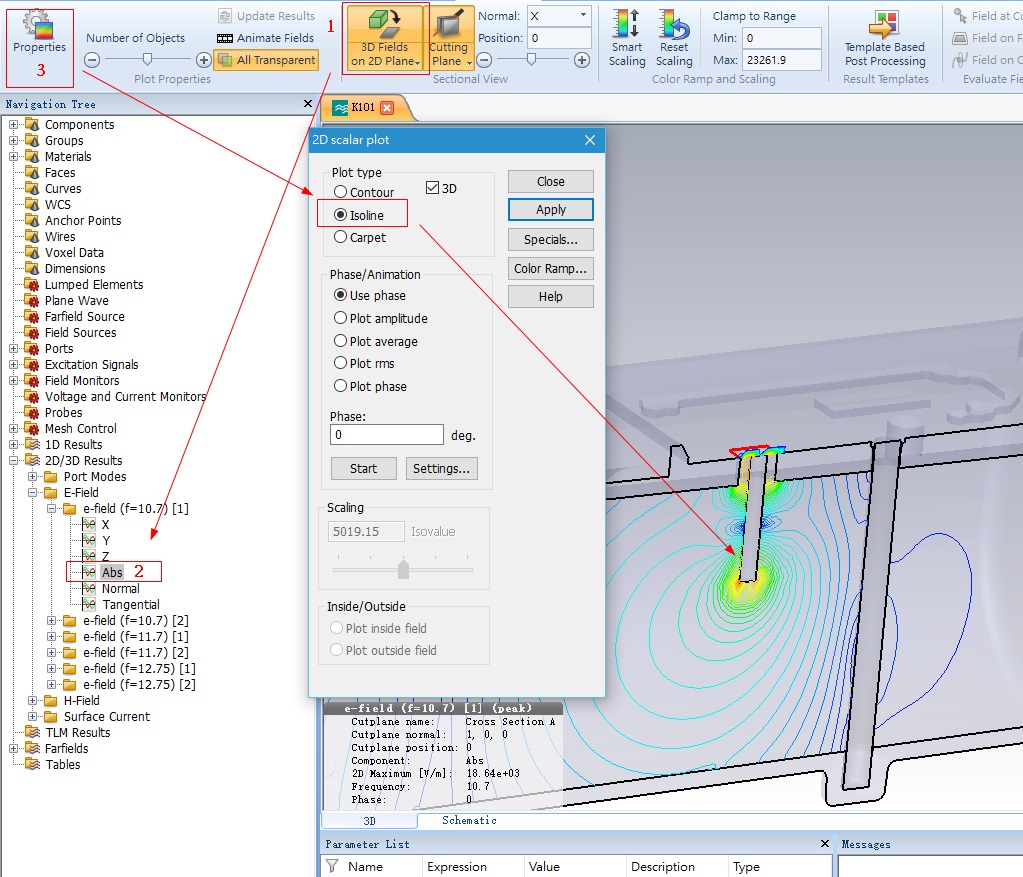

想看Isoline的必要条件....另外调用library 是使用load 而不是Import。


确实用的load,很纳闷
