关于hfss中简单模型尺寸
05-08

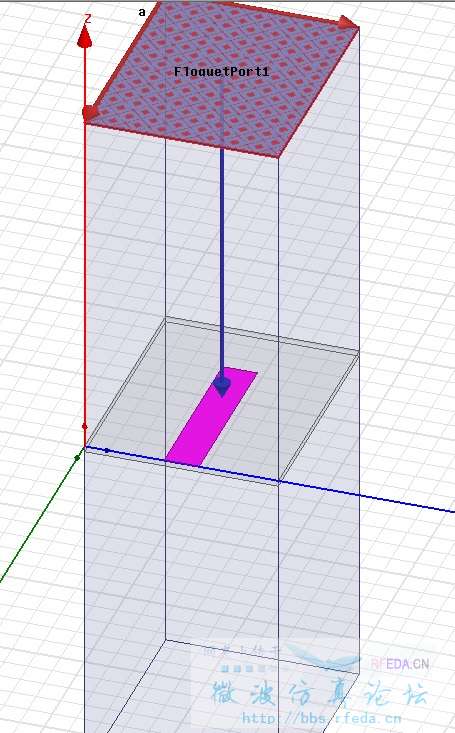

任务:是想要确定一个无限大偶极子阵列的单元尺寸,设其长为dx,宽为dy。使用的是hfss floquet端口,单元一侧有介质板介电常数3.4,厚为5mil。
目的:是使模型等效的垂直极化和水平极化的等效电路(就是等效为电容)归一化电纳值分别为:0.8840和0.2240,中心频率为19GHz。
求详细步骤。等效电路如下:
归一化电纳的计算:bC=ωCZ0,Z0=377Ω
目的:是使模型等效的垂直极化和水平极化的等效电路(就是等效为电容)归一化电纳值分别为:0.8840和0.2240,中心频率为19GHz。
求详细步骤。等效电路如下:
归一化电纳的计算:bC=ωCZ0,Z0=377Ω
介质板长宽分别为:31mil,139mil
有热心助人分拿哦,期待帮忙的
