HFSS谐振腔仿真结果分析，求指点。

大家好，我用HFSS软件做了一个谐振腔的计算，左边为波导耦合进谐振腔，波导的微波频率为2.45GHz。

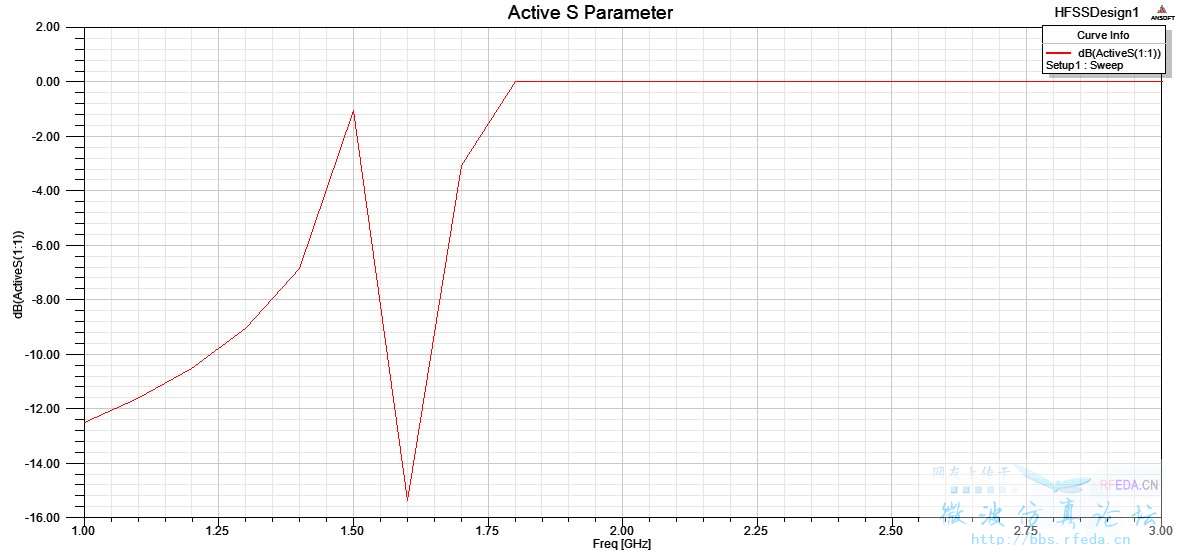

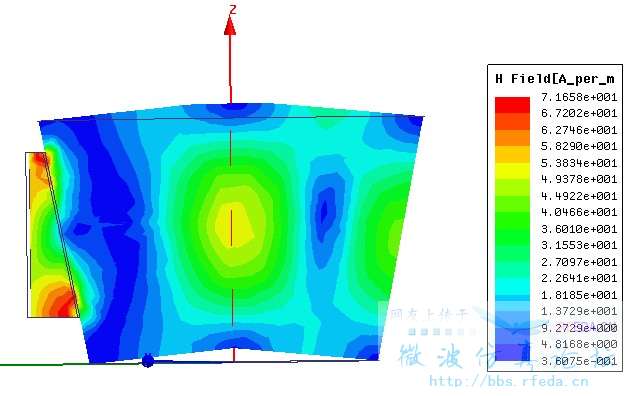

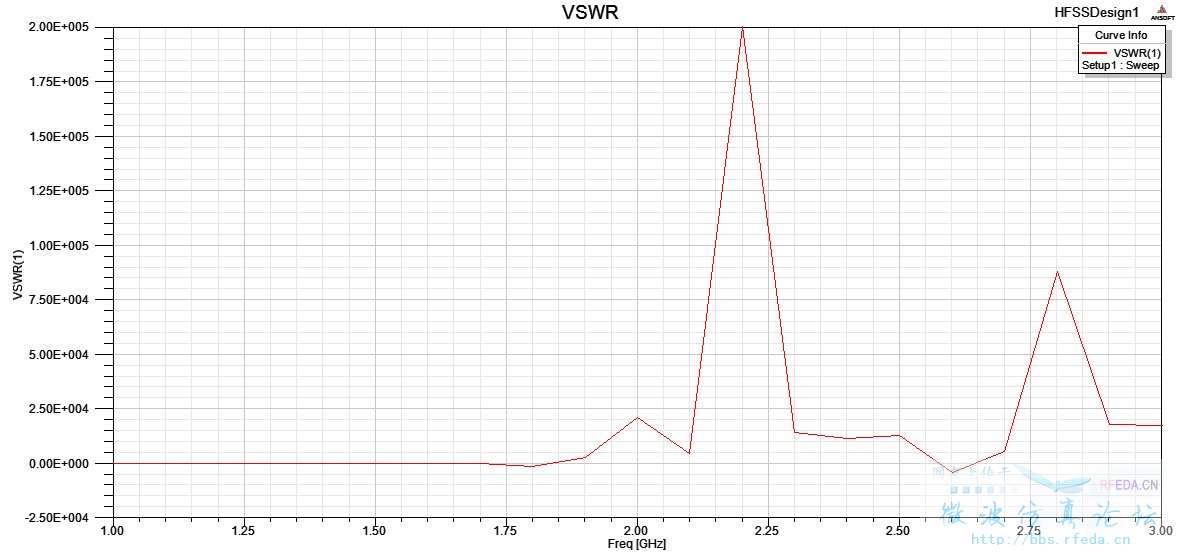

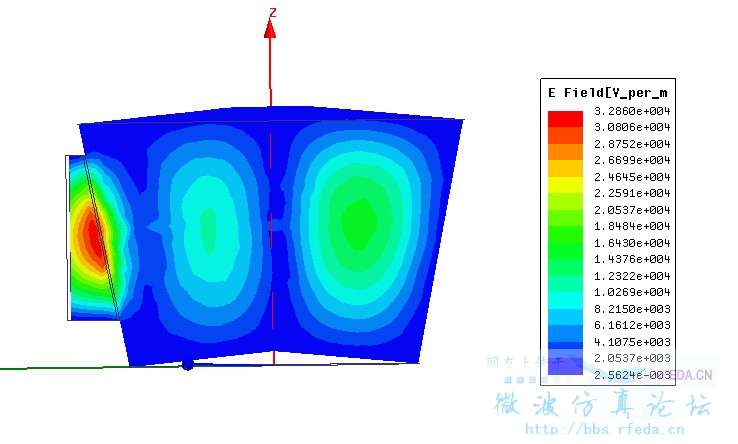

经过模拟后的结果，如图所示，电场和磁场分布图，还有S11参数，VSWR图。
电场是两边大，中间小，这能说明什么吗，还有磁场刚好相反的，为什么是这样分布的?还有S11图能说明什么吗，
我的理解是微波的耦合，这个图能说明微波能耦合进去不。这样计算对吗，还有就是这样分析对不，该这样分析这
个谐振腔，谢谢大家。

这种谐振腔电磁场分布就是电场最大的地方磁场最小，电场最小的地方磁场最大。看看谐振腔理论吧；而S11图和VSWR图表明在2.45GHz附近都耦合太差，基本全反射了，可以理解为阻抗不匹配。

顶啊，这个计算不知道对不对，还有该看些什么参数，谢谢大家了。

在2.45GHZ全反射，那根据电磁场分布图，怎么还符合谐振腔的分布规律呢，怎么回事，谢谢回复啊。
