HFSS 微带耦合馈电问题 急!
05-08

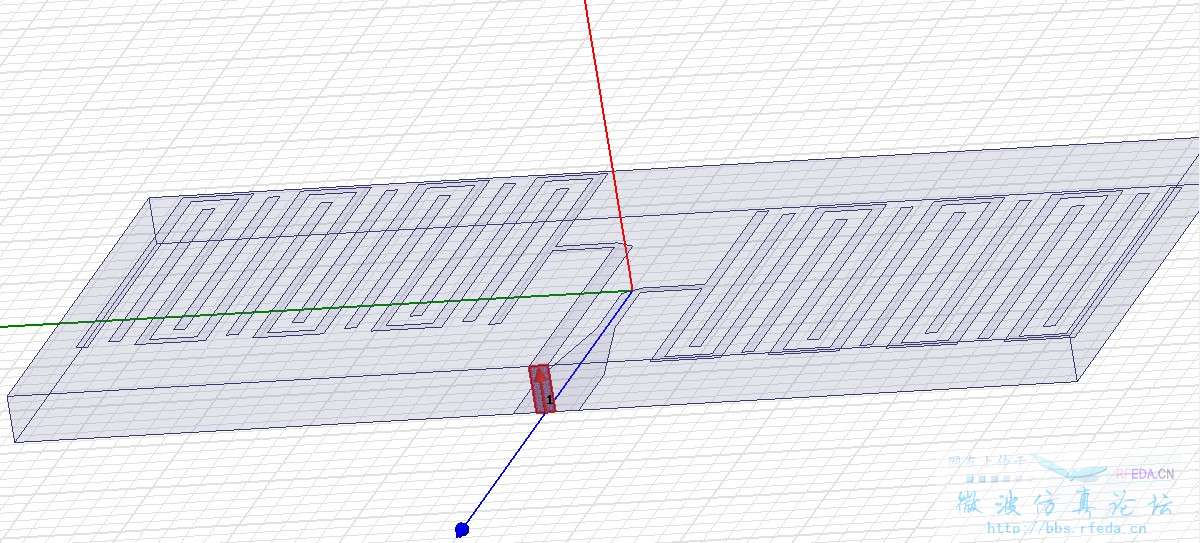

最近做了一款RFID标签天线,结构是弯折的偶极子天线,因为考虑到做实物的问题,我把馈电部分做成如下结构:

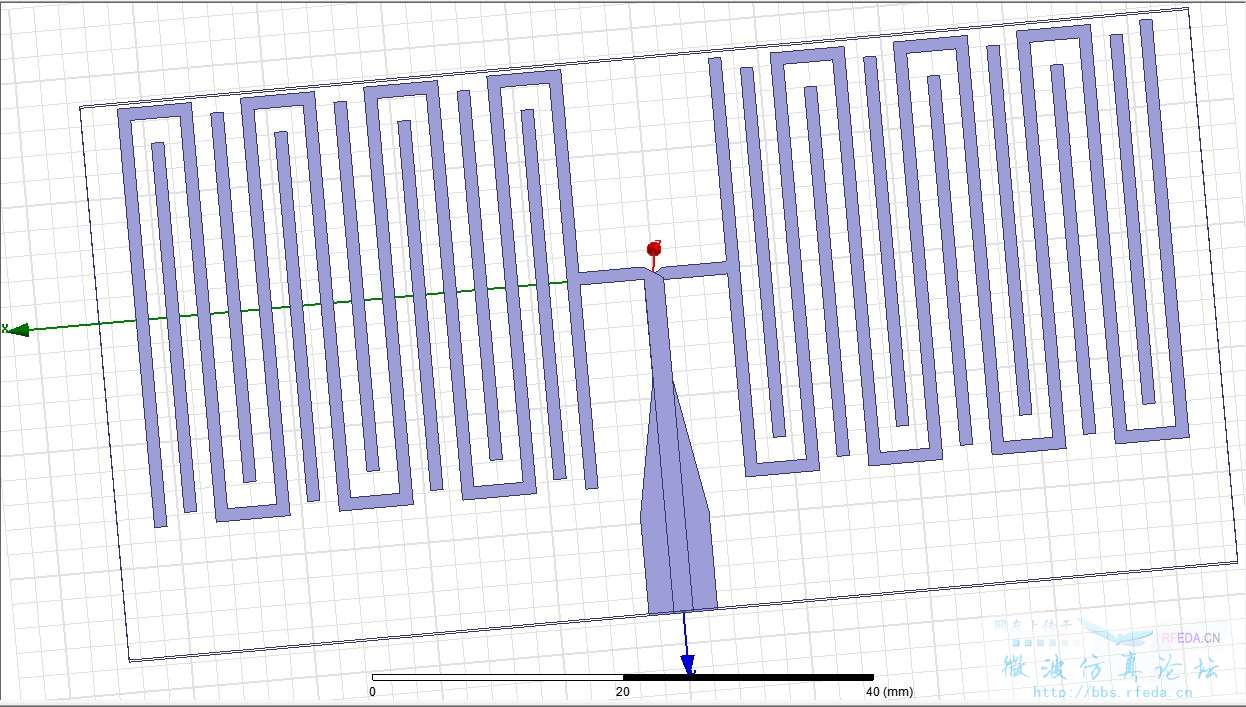

如上图所示,上表面的是一段微带线,下表面变粗的那部分相当于地,以后要在馈电处接50欧姆的同轴线进行实物测试,运用软件AppCAD计算出特性阻抗为50欧姆的微带线的宽度是1.564mm,剩下的其他参数都是未知。这个主要是通过中间的那段耦合微带线实现与天线的共轭匹配,我进行大量参数扫描和优化后,也没有得到好的结果,主要就是S11都到不了-10dB以下,查了各种文献,没有找到设计这种馈电结构的具体资料,我特别希望各位大神们给出一些建议,怎样设计就可以得到较好的结果呢?工作频率是915MHz。
谢谢了
你这个50欧姆可能不准的。因为那个软件计算微带线阻抗的时候认为地板很大,你现在地板变窄了,更像是双线传输。
你这里上下都有微带条啊?
@shadowhunter我先去试试看,是不是把地板变大一些结果会好点……另外想问下,你觉得设计成什么结构会比较好
你这个天线好像是平衡不平衡问题,现在研究好了?我也想了解一下。
我当时参扫的时候发现天线馈电处的宽度对结果影响很大,再结合巴伦尺寸的改变得出了结果,现在记得不是很清晰了,而且我的这个结构只是纯参扫得出了结果,没有从理论上对平衡问题和匹配问题进行验证和解释,个人觉得没有太大意义。
