本科毕业设计的一部分,求助于各位好心人。
05-08

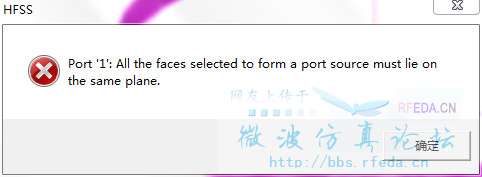

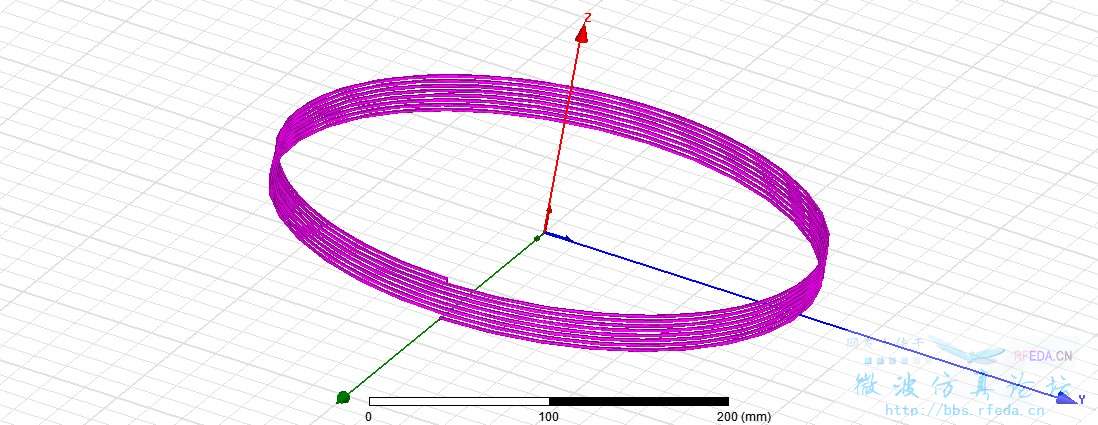

我的毕业设计方向的电磁谐振耦合无线电能传输,其中耦合线圈磁场采用hfss仿真。线圈(helix)模型弄了很久终于弄出来了,需要根据s参数(谐振频率)确定线圈参数,波端口激励不知道怎么给,求各位大神给看看。先行谢过。
请问小编线圈模型怎么建立的呢?最近也在做耦合线圈仿真,激励的加法可以参考百度文库一篇文章 《 微波仿真论坛_线圈天线设计经验总结 》
先选取一个平面画一个圆,再空间扫描得到。课参考《HFSS电磁仿真设计应用详解-李明洋》第52页。网上可以收到这本书的pdf版,如果需要也可以留下邮箱,我发给你。
52页没看到你说的诶,是仿照螺旋结构建模?我Q Q 5 8 3 2 34 8 0 5,加下有问题可以探讨下哈
不好意思,我的线圈就是螺旋结构的。不知道你的线圈怎么搭建
一楼给你推荐的文章你看了吗?
我回复别的帖子里有一些意见,你可以看看,或许有帮助。
一楼推荐的文章看过了,文章中线圈是平面的只有一匝,。螺旋线圈还是不懂。好吧,谢谢
