谐振线圈端口激励设置问题
05-08

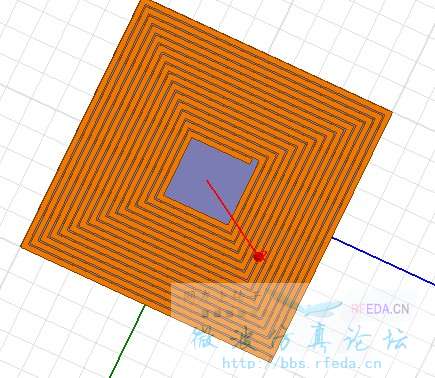

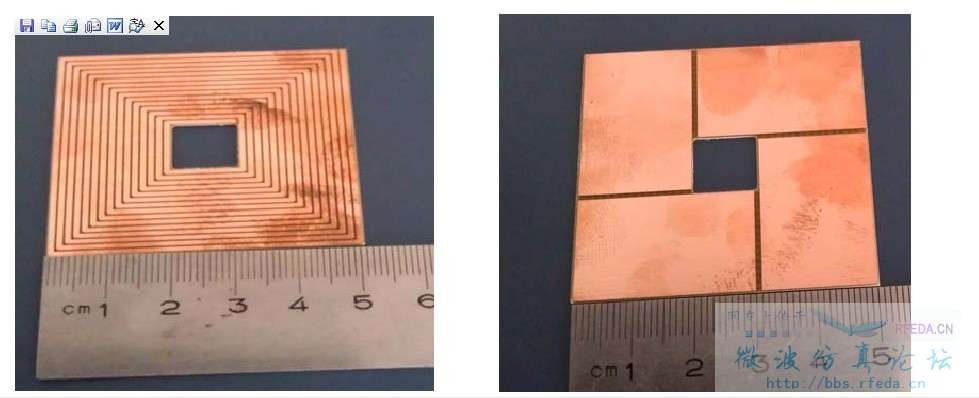

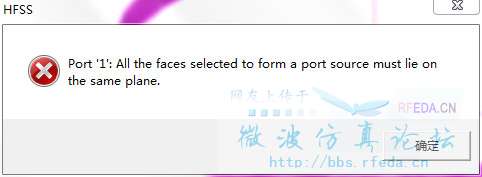

做了一个如图的平面螺旋线圈,想看它的谐振频率,怎么设置端口与激励,求指教。谢谢,在线等。
用于发射天线吗?
用于发射天线吗?
就是研究磁耦合谐振的谐振线圈的仿真
一般激励要么是在waveport口加,要么是用lump port是加电压,电压一般要加在一条线的两点,你这模型似乎不太好用通常的方式加电压信号。
我推荐两种激励方式,可以试试:
1. 加平面波激励,平面波电矢量//你们的模型面,波形采用高斯脉冲,频谱覆盖你关心的范围即可,在模型的某一条金属线上设置电流监测,观察电流时域波形,来考察模型的频率响应(即电流波形的频谱);
2. 在你模型的起点或末点所在的金属线上加电流激励,波形采用高斯脉冲,频谱覆盖你关心的范围即可,在模型的某一条金属线上设置电流监测,观察电流时域波形,来考察模型的频率响应(即电流波形的频谱)。
虽然不是太懂,我试一试吧。真的谢谢了。
虽然不是太懂,我试一试吧。真的谢谢了。
真是太好了。我也是做磁耦合线圈的仿真,不过我的线圈是圆形的螺旋线圈(Helix),想要求得线圈的谐振频率,请问怎么加波端口激励?
