HFSS 计算 微带线 特征阻抗

05-08
大家好 不知道哪位知道如何在HFSS中计算微带线的特征阻抗
我用wave port仿真 然后看了 端口阻抗是 53ohm
但是我导出s参数之后 根据s参数计算的是50ohm
端口阻抗是从端口处看见的阻抗 我觉得可能并不是微带线的特征阻抗 但是hfss中怎么查看微带线的特征阻抗呢?

这点差距不是很大吧。

具体设计的话 这个差别是不大
我现在在仿真这个公艺规则允许的情况下 能达到的最高阻抗 当然还有损耗的折中 所以我怕到阻抗比较高的时候会有大差别
比如70 和75

那你模拟一下75左右的看看。
另外,模拟中有数值误差、模型误差等。
比如HFSS中同轴线不一定是理想的同轴线,你看它横截面是几边形,不是圆,
你说这样的阻抗和理想圆的阻抗有差别也是可以理解的吧。

这个差别是可以理解的 不过如果我们不纠结这个差别的话 那HFSS里面传输线的特性阻抗可以就用端口阻抗来代替么 原理上说的话
谢谢哈~

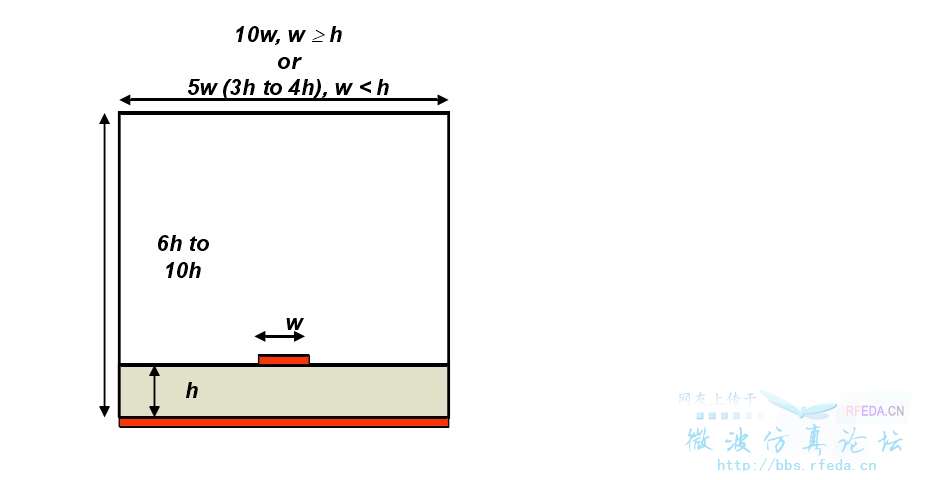

微带线的特征阻抗指的是在传输TEM波(严格说是准TEM波)的时候,电场与磁场的比值。必须设置波端口,端口的大小见下图,这个是ansys原版fullback上的。然后在solution里面看Z0就行了。激励设置的时候如果不归一化,那么这个Z0就是微带线的特性阻抗了。


如果波传播方向上阻抗不变,你可以用端口阻抗来等于传输线阻抗。

一条均匀传输线 至少仿真层面上 阻抗沿传播方向是不会变的
谢谢~

我设置了波段口
lumped port是不会计算端口阻抗的
我的问题是波段口的端口阻抗和我根据S参数反推的阻抗值不一样 所以我想知道的是端口阻抗是不是传输线的特征阻抗
不过我觉得应该是的了
还是谢谢哈~

一直听说可以看特性阻抗,到底在哪里可以看到?谢谢
微带线不是一般用集总端口的吗?

还有弱弱的问一下,怎么根据S参数反推阻抗值?

用集总端口就看不了了 要用wave port

那设置是不一样的啊,端口能随意更换吗?

仿真的时候可以设置wave port 或者 lumped port
我没看懂你说的 端口随意更换是什么意思
根据各自需要 设置不同的端口吧 比如内部端口就只能用lumped port,外部端口两个都可以 但是推荐wave port

我说的随意就是wave和lump之间能互换吗?但是做微带的话,李明洋的那本书里是说最好用lump,你的最终结果怎样?

是么 我所知道的是 能用wave port的地方就尽量用wave port,你能不能说下他的哪本书 我去看看呢 或者你能不能传一下PDF呢
谢谢啦
我最后的结果?
我的这个工艺达不到很高的阻抗 所以暂时没在考虑这个了

是么 我所知道的是 能用wave port的地方就尽量用wave port,你能不能说下他的哪本书 我去看看呢 或者你能不能传一下PDF呢
谢谢啦
我最后的结果?
我的这个工艺达不到很高的阻抗 所以暂时没在考虑这个了

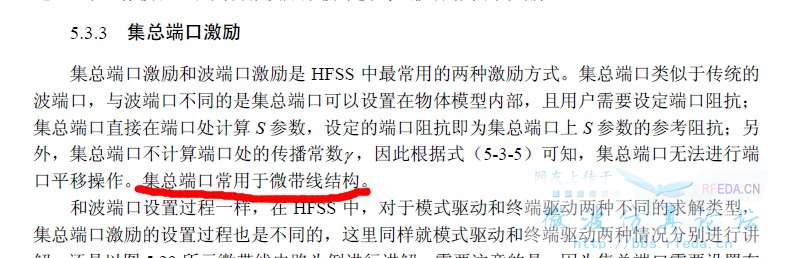

有点大,只能给你传这张图了,50欧不是可普遍的要求吗?您需要多大阻抗?

朋友 你这逻辑不对啊 他说lumped port常用于微带线结构 不是你说的 微带 最好用lumped port

是吗,那怎么办,一错毁半年啊,那论文里的端口,您用的是波端口的吗?


什么论文里的端口?你用了 lumped port问题也不是很大 而且内部结构只能用lumped port
你可以试试改成wave port之后比较下结果 相差应该不会很大的

一个基片集成的文章,模型出不来所谓正确结果很是纠结

您懂集总端口激励吗?

您懂集总端口激励吗?

不太了解你具体的问题
你可以去看看 user manual 吧 上面应该比较全的
我也没有具体研究过

user manual在哪里有?

论坛里就有full book吧
在软件的安装文档里也有非常详细的

看到这篇可以解决我的问题了谢谢小编
