HFSS建模顺序不同得到的结果不同？

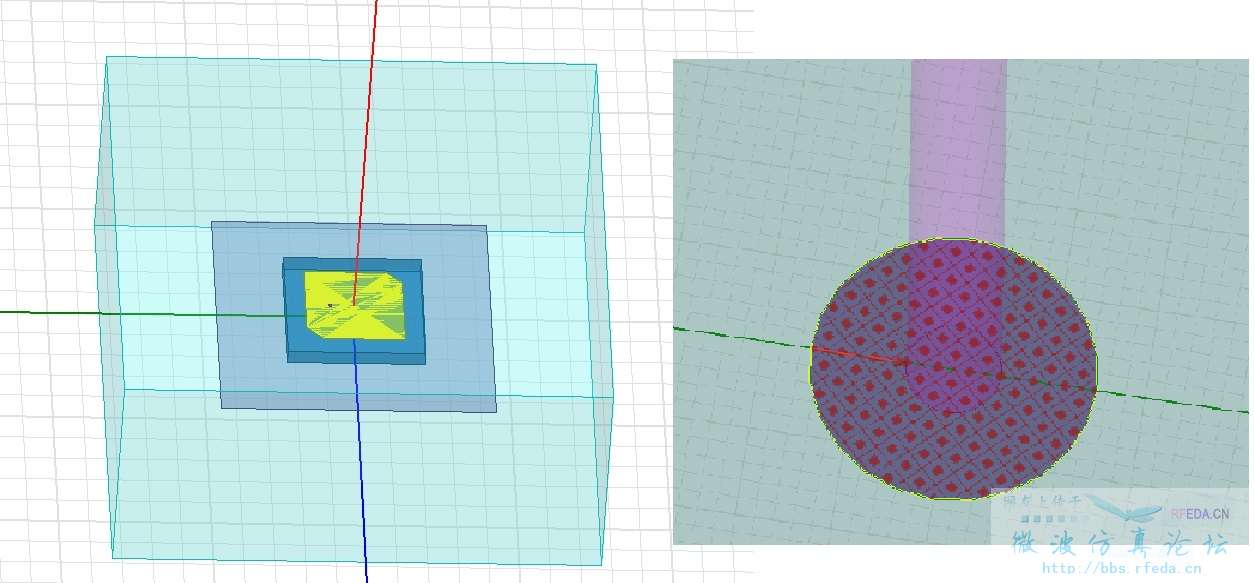

在仿真切角圆极化贴片天线（模型图如下,同轴线背馈）时，使用了两种建模顺序，得到的结果不同，请教大家正确的顺序是什么呢?

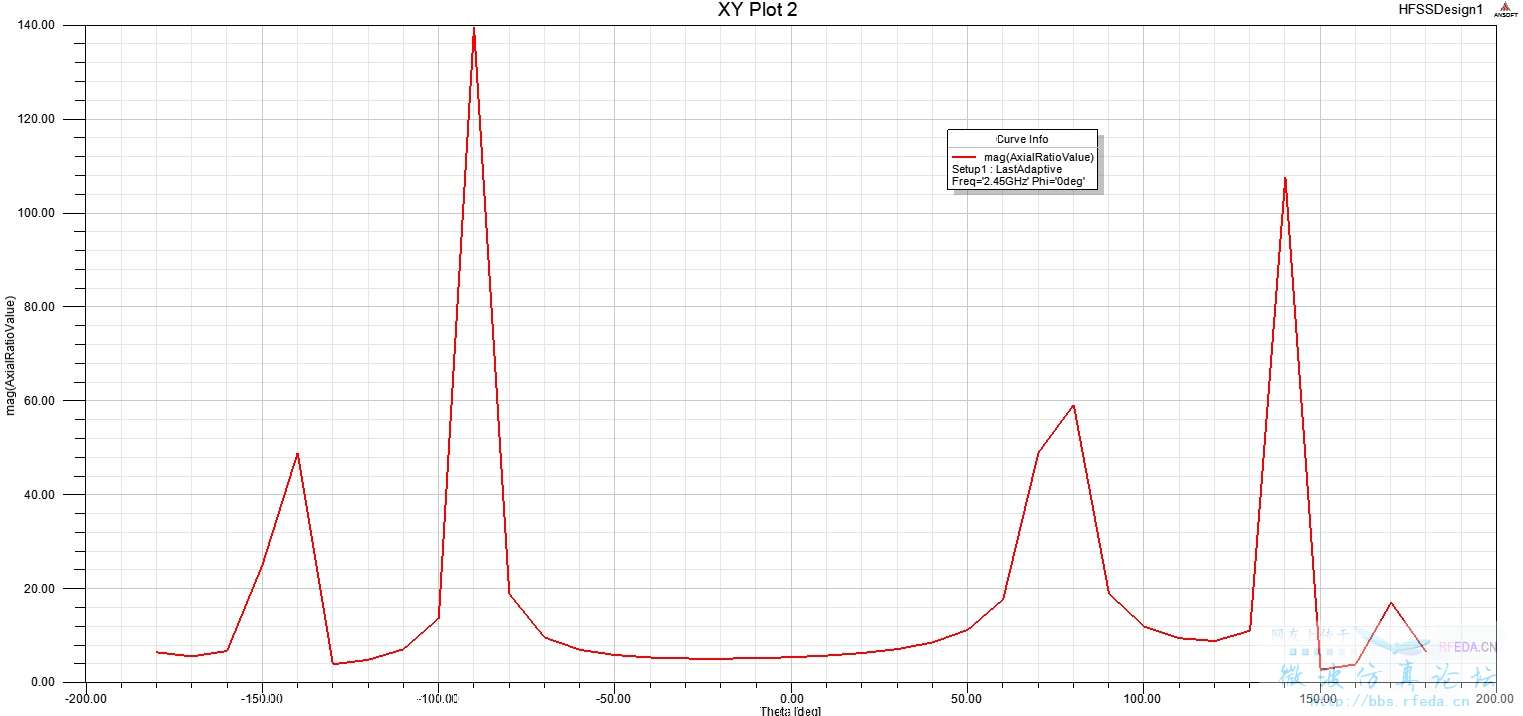

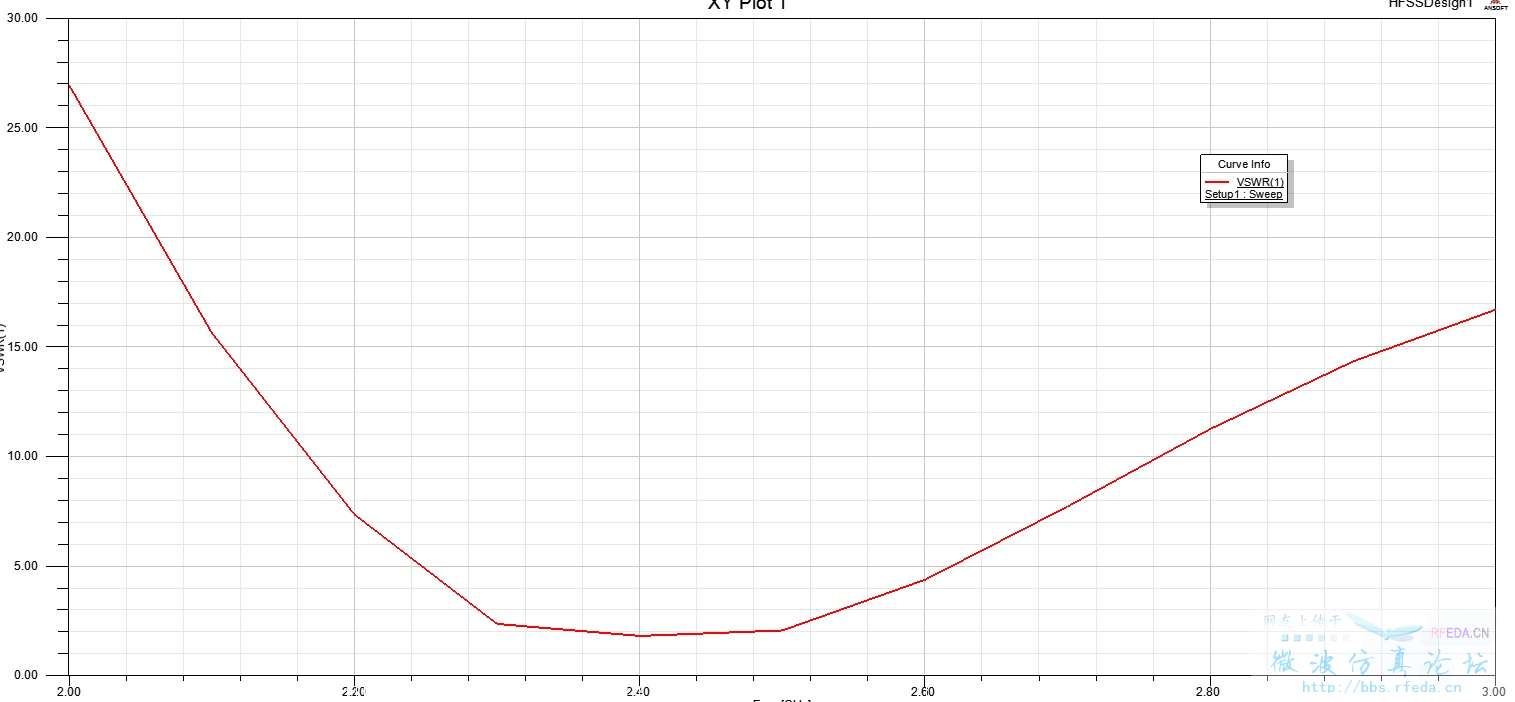

（1）我先画了贴片、介质板和地板之后——画了空气腔，——设置了辐射边界——设置贴片地板的PEC；再画同轴馈线并设置lumped port，得到的VSWR和轴比如图

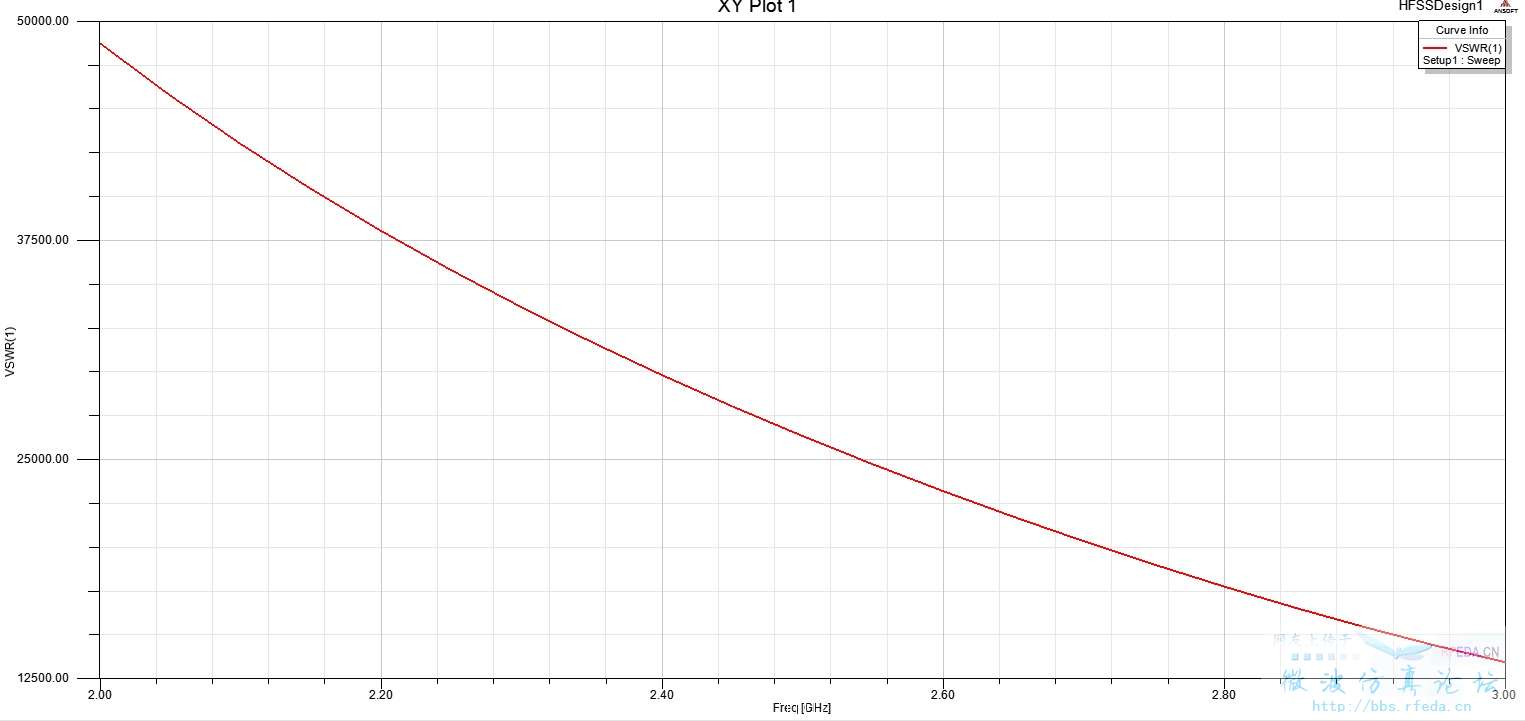

（2）画贴片、介质板和地板——画同轴馈线——画空气腔——先设置lumped port——再设置空气腔辐射边界，得到的VSWR很大，如图。也就是天线就没有馈上电。即使是删掉同轴和激励，在设置好空气腔后重新画同轴和激励，也不能得到正确的VSWR。

请教下大家，HFSS的建模顺序有特别要注意的地方吗?
附：模型尺寸：地板  材料：PEC  90*90mm；
                      介质板：介电常数3.38，45*45*5mm；
                       贴片：pec 32*32mm
                      贴片切角：边长5mm等腰直角三角形；
                    同轴馈线：外导体半径1.5mm，内导体半径0.5mm，材料为copper；
                    空气腔：160*160*75mm，上下左右距离均为35，辐射边界
                   lumped port激励

先后没有区别的，地板上开孔了吗?  看看李明阳的HFSS仿真书籍。

第二个建模地板画完后，设置贴片地板的PEC?应该是设了，要不集总端口也加不上。

地板开孔了，两种顺序分别是两个工程文件，模型完全一样，就是辐射边界和集总端口这两种设置的顺序不同。
而且，第二种情况我把集总端口删掉后，又再设完辐射边界后重新设置端口，还是不对，会出现VSWR特别大
HFSS是不是建模的时候必须按照一定的顺序?翻了很多书都没有特意强调。

在你另外一个帖子里我回答了，但似乎被删了。

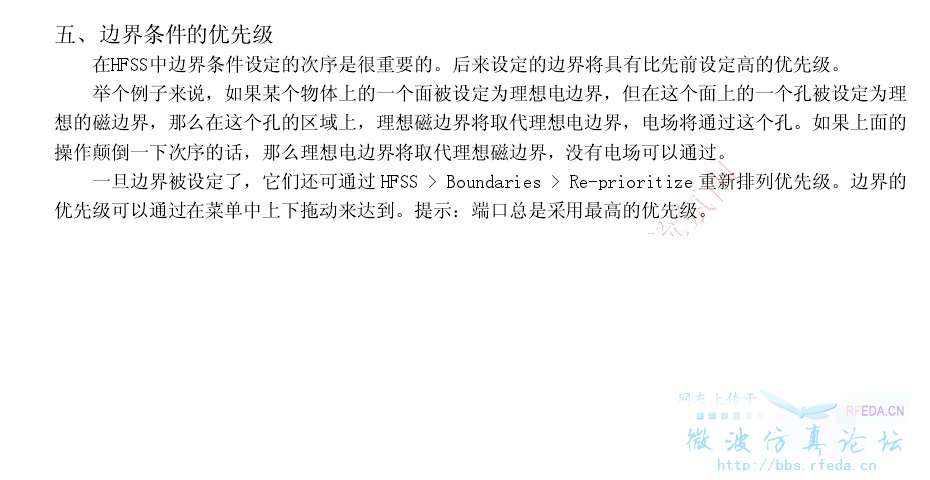

HFSS中，边界条件设置是有优先级的。端口优先级永远最高，然后是后设的边界会盖掉先设的边界。是不是你后设的辐射边界把地板的Pec给盖掉了?

我发帖的时候网速太慢，我多点了两下重复发表了。谢谢shadowhunter，也谢谢零星梦和654949899的解答。不过我有点疑惑，在李明洋的HFSS天线设计中都是先设的PEC，后设的辐射边界。是不是设置端口激励必须要放在边界设置的后面才行。我疑惑的是即使我把现设的激励删掉，设完辐射边界后再重新设激励，也还是不正确。HFSS的操作看来要求很高的熟练度
