怎么看不同频率下的电场分布图
05-08
我知道CST中可以插入field monitor看不同频率下的场分布图,在HFSS中怎么看呢?
求指导谢谢
求指导谢谢
HFSS中,首先选中面,然后右键 Plot E,就可以看到电场分布了。另外点击E-field,右键modify plot,可以看不同频率下的电场分布
先加1分,等验证了给你再加分谢谢
按你说的试了,但是intrinsic variables一项里面的Freq只有我设置的中心频点,只有Phase有好多值可以选。怎么解呢?

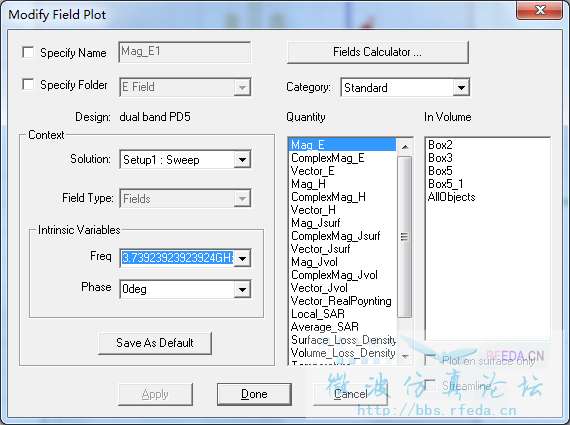

在Context下面选择Sweep,而不是last Adaptive,选择那个的话就只有一个频点喽
那你肯定是用Fast或者Discrete扫频的吧?我现在永主从边界,而且选择用 插值 扫频,还也有很多频率可以选择吗?
那你肯定是用Fast或者Discrete扫频的吧?我现在永主从边界,而且选择用 插值 扫频,还也有很多频率可以选择吗?
差值扫频就没那么多频率可以选了,一般是fast和discrete下,而且还要save all field
恩,正解
