问下波导衰减怎么仿真得到?

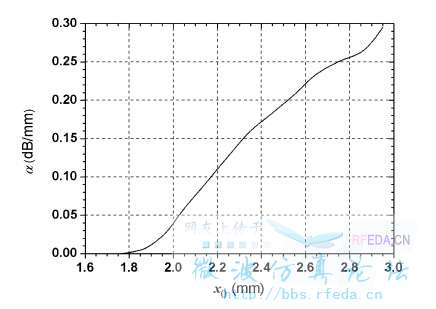

最近看论文看到仿真出来的波导衰减的图,如下。应该用HFSS是没法直接得到衰减的(因为端口衰减都为0),想应该是利用S参数什么的计算出来的,可能是算出输入输出端口功率得到的,但是翻了几本书没得到这种公式,想向大家求个方向,有谁看到过或者做过的,麻烦告诉我啊,多谢!
知道的大神回复下,我也学习一下,小编我们两可以交流下!

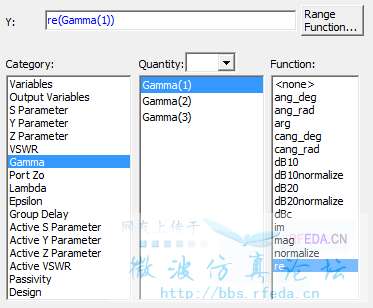

衰减不就是Gamma的实部么,在HFSS里面是有的
衰减就看S21就行了。
对哦,感觉绕进去了,哈哈。那α/mm是假设指数衰减再算出来的吗
嗯嗯
这个ms画出来都是0,gamma只有jβ项
小编现在会这个问题了吗?会了指点下!
不一样的,如果是具体的器件可以通过S21来考察传输和损耗!但是如果只是一个结构,只是一个可以引导波传输的结构的话,就需要alpha来考察对波传输的损耗了!以上是个人理解,不对之处还请各路大神指点。
规则结构(指数衰减之类)用两个端口算应该已经可以得到那张图了,你的意思是结构复杂或不规则的时候怎么得到每个位置的衰减吗,同求。
就算是规则的,第一,结构本身无法加端口你怎么计算S参量?
第二,就算你加上了端口,但是你端口激励的能量就没有进入到结构,那么计算S参数又怎么能够反应结构真实的传输和损耗呢?
对于波导而言,衰减的话应该是对于高次模而言的吧,看主模的话alpha肯定是为0 的
如果方便的话,你可以把这篇论文贴出来,让大家研究研究
S21定义的时候就是用的进入结构的入射能量啊
应该每个模式都有衰减的吧,而且高次模也不是很好算啊。
论文是这个Millimeter-Wave Substrate Integrated Waveguide Long Slot Leaky-Wave Antennas and Two-Dimensional Multibeam Applications
无视这条,我再想想。
纠正下自己说的,好像是可以看到不为0的α,但是我改变图上横轴x0好像看不到这个α的变化。
小编现在知道了么?最近在看圆形波导的传输特性,我看的是solution data里面gamma的real数值,一直不晓得这个图是怎么画出来的,还是说这个图不是通过HFSS得到的?
你好,现在知道怎么得到衰减了吗?我最近在尝试仿真脊波导,也想看看它的衰减。
