电调双通带滤波器HFSS求助
05-08

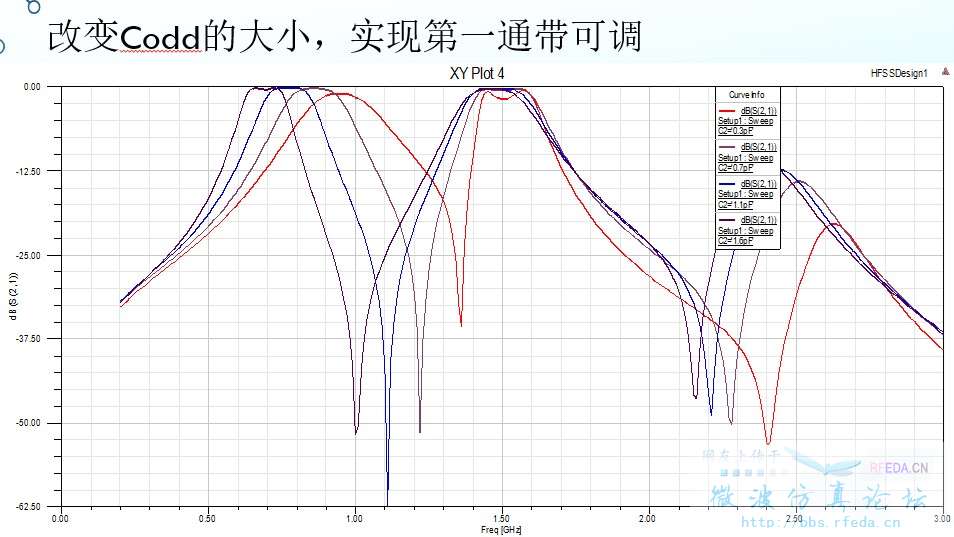

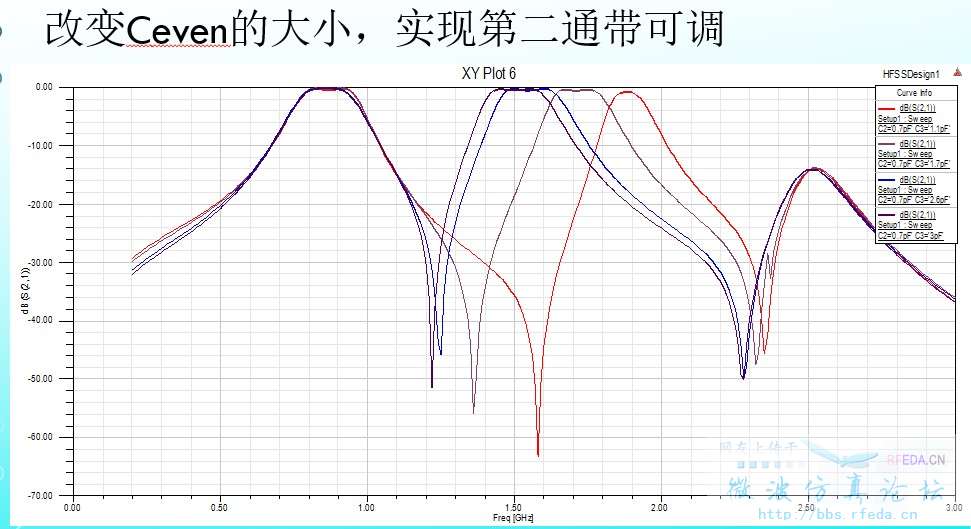

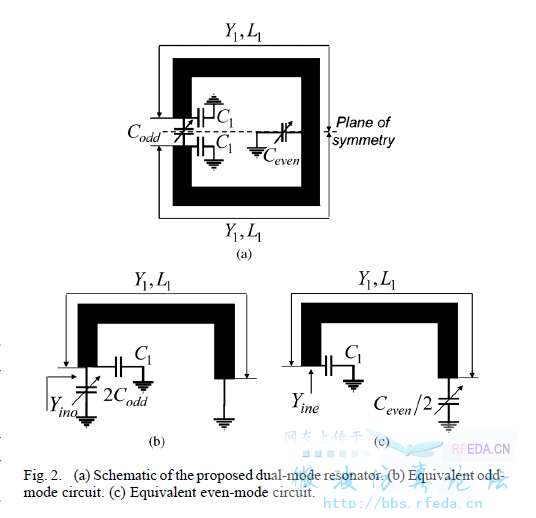

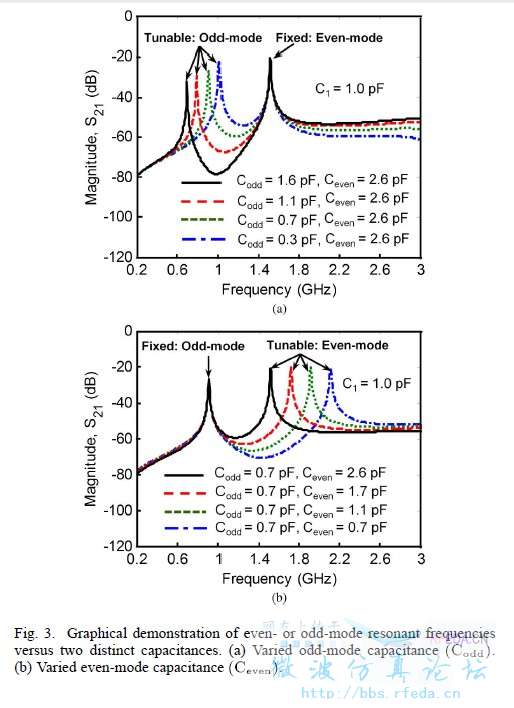

最近在做毕业设计,做的是电调双通带滤波器,上面两图是我做出的结果,但现在老师让我仿真出另一个图【就是下面的结构图和
S21】,图中的S21为什么在-20dB下呢?下面的图要加什么激励和端口呢?我不懂,求大神给指导下,因为上研还是这个方向,所以想好好做毕业设计。
这电路模拟用HFSS?
恩,用HFSS。能帮忙解答下我的问题吗
从直观上理解你这个只是一个谐振器,且两个谐振频率相隔太远,随着Ceven增大,两频点靠近,通带会出来的。
我这个是在谐振器上加了两个可调电容实现双带。昨天问了老师,这个是奇偶模分析方法所以要采用弱耦合去仿真才能出现两个频带。最上面的两图是我仿真的滤波器结果
