关于天线开槽
05-08

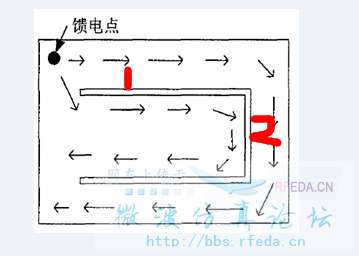

请问这个U形槽 沿电流方向开槽(1)有什么作用呢
双频天线。这个槽分出2个回路,使天线增加了一个谐振点。
文章出处?这个示意图似乎再说小型化的问题,不见得用到了U型slot的额外谐振。
延长电流路径
这不是文章中的 只提到了 矩形贴片的非辐射边插入一U形细缝后的贴片表面电流分布。可以看出,天线表面电流被有效的弯曲,固定尺寸的矩形贴片上电流路径的有效长度大大增加,天线谐振频率显著下降,天线尺寸大大减小。
我是不明白为什么要开U型槽 直接在垂直电流方向开一个槽不行吗 为什么还要开那两个水平的构成U型槽呢
为什么要开U型槽 直接在垂直电流方向开一个槽不行吗 为什么还要开那两个水平的构成U型槽呢
由于馈电点 在角点末端,它的表面电流是偏 水平的,,仿真可以观察,,开两个水平的槽就是要将电流路径一分为二,
这种估计要涉及理论的知识了,我的理论也不强,建议小编可以开个垂直槽仿真试试。我记得微带天线变成双频时见过有两种开槽方法,一种是U型槽,还有种是开两个垂直槽,估计开一个槽达不到相同的效果吧
其实即可以说是双频,也可以说是将电流划分为明确的两条路径,具体最终是双频的效果好,还是将谐振频率降低,看具体情况
