使用HFSS13.0如何设置波端口激励
05-08
小生初学HFSS,所用软件为HFSS13.0,参考书《hfss_full_book_v10》,在做超高频探针天线时,按步骤用HFSS13.0设置波端口激励,
1.Select the menu item HFSS > Excitations > Assign > Wave Port
2. Wave Port : General
1). Name: p1,
2). Click the Next button
3.3. Wave Port : Terminals

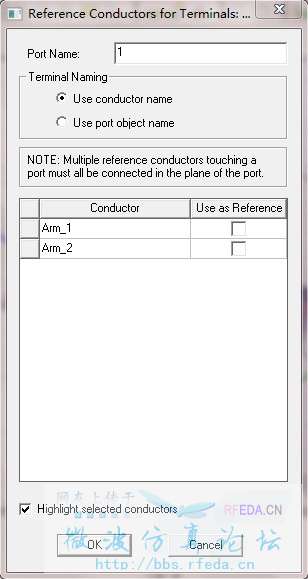

结果却是
1.Select the menu item HFSS > Excitations > Assign > Wave Port
2. Wave Port : General
1). Name: p1,
2). Click the Next button
3.3. Wave Port : Terminals
结果却是
我也有这个问题,不知道怎么办
大神都不屑于这种问题吗?
集总端口就是这个界面。主要原因是他在sulution type中选择了Driven terminal。改成第一个就行了。当然也可以按集总端口设置。
