求助微带滤波器 曲线说明
05-08

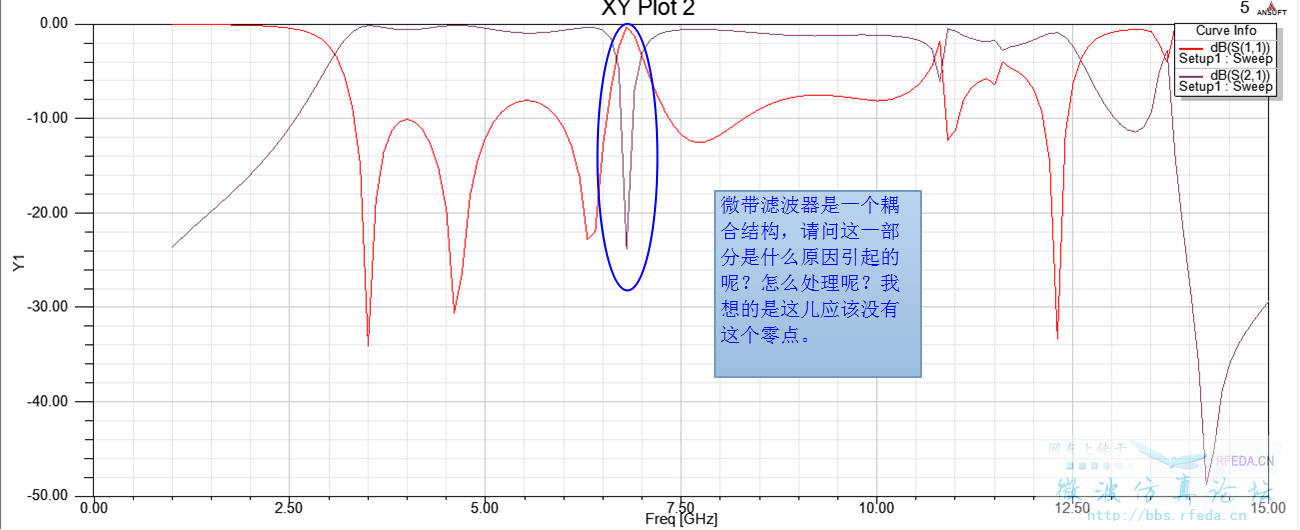

如图片描述,各位帮帮忙,都调了好久了,老是出现这个问题,谢谢
你的滤波器是什么结构的呢?看你这个曲线,交指电容和短截线电感组成的?
看你是想仿一个超宽带滤波器吗,这个应该是耦合不够强
你也做微带滤波器这一块么? 我想请教你设计的时候要先把等效电路设计出来,再化成等效微带线的么? 还有你算零点?
谢谢哈,我想做一个超宽带滤波器,可是在图标处应该是一个带外的抑制,结果变成一个通带了,那请问一下可以从哪些方面增加耦合呢?非常谢谢哈!
谢谢哈,我用的平行耦合微带线结构。
谢谢哈,我用的平行耦合微带线结构。
从第二级开始收窄微带间距,你的带宽够了
