求同轴电缆等效阻抗

05-08

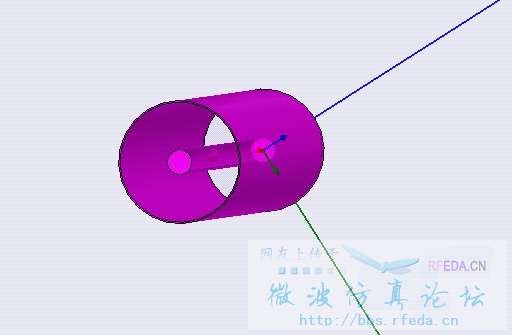

这是一个同轴电缆,一端加了waveport,一端没加端口,想看没加端口这个面上,里面的轴到外面的外壳之间的阻抗,请问怎么操作?可以直接看还是要间接求:先求出辐射功率在求电压然后用公式求?

可以直接看。不过建议简化建模。

具体怎么操作啊,我刚开始学习HFSS,不太懂,求指教!为什么要简化模型?怎么简化?

你去HFSS区找基本教材看看吧。一般的教材都会要求简化建模,以加快仿真速度。

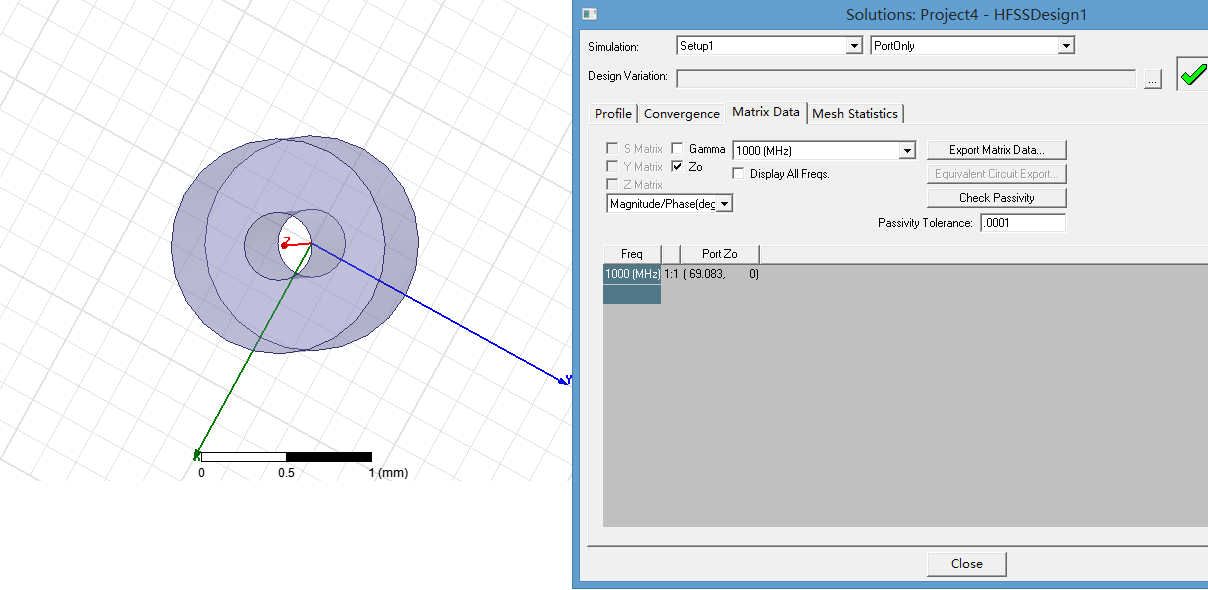

同轴算特性阻抗的话,一般内外两个导体想减一下就行了。analysis里面直接port only。
