求助微带线仿真
05-08

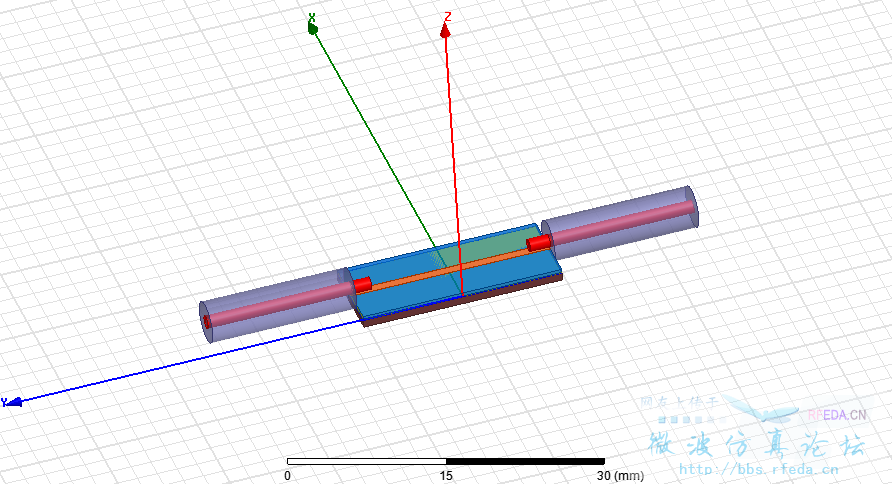

微带线(不是天线,如图:介质上面覆铜:橘黄色。),端口用的是同轴馈电。要求:同轴线的外导体端面要贴到介质板的端面,内导体体搭到微带线上。我想问此时的空气盒子该怎么加啊?或者干脆不加?
这是微带天线么?试试圆柱体理想介质
您说的和我说的不是一回事
没人知道么?
不加肯定是错的。你用多大的盒子封装他就画多大的盒子,因为这样最准。如果只是实验性的看看效果,我一般是用3倍于基板长的盒子。当然也要用本振模式扫一下,防止谐振。
就是同轴在空气盒子外部?盒子把板子罩住?你玩魔兽争霸是吧?看你名字是女猎手啊,呵呵
是的,但是盒子的大小是由讲究的。你可以试试,太小结果出错,太大仿真时间过长。
用waveport,长度与全长一致。高度选大约5-10倍线宽
应该是加在中间微带线上,基板的下表面是接地的,上面是空气盒子,盒子有多高就仿真多高。
