如何在让不同频率的H面和E面的辐射方向图在同一张图里面显示呢？求大神指教

如何在让不同频率的H面和E面的辐射方向图在同一张图里面显示呢?求大神指教

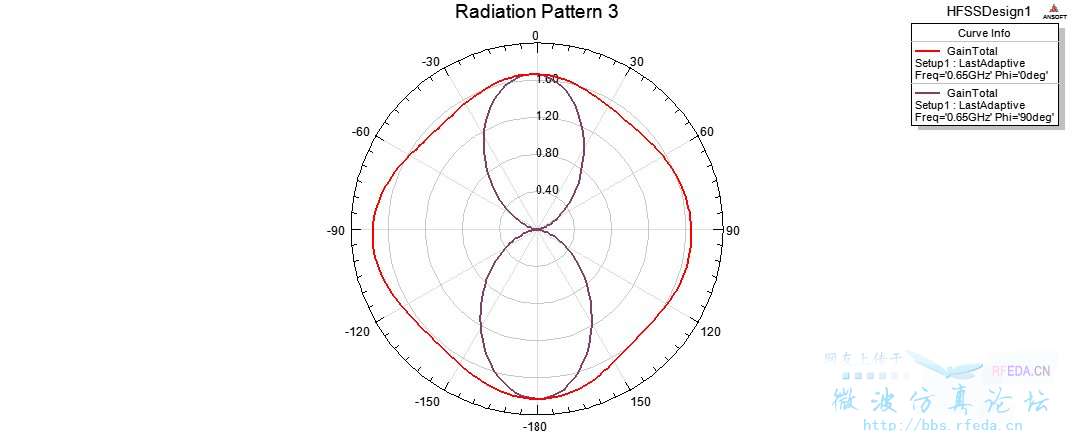

我的这个是S参数的方向图请大家帮帮忙呀

你图标里面显示的last adaptive, 你试试选择sweep看看。你这个图好奇怪................

CST里直接，新建文件，复制粘贴就好，很简单

CST二维结果里直接，新建文件，复制粘贴就好，很简单

HFSS里面不可以吗?我还得装CST么?

sweep更奇怪哎是很多乱的比较集中的点

你介意发下你的文件给我吗?.......

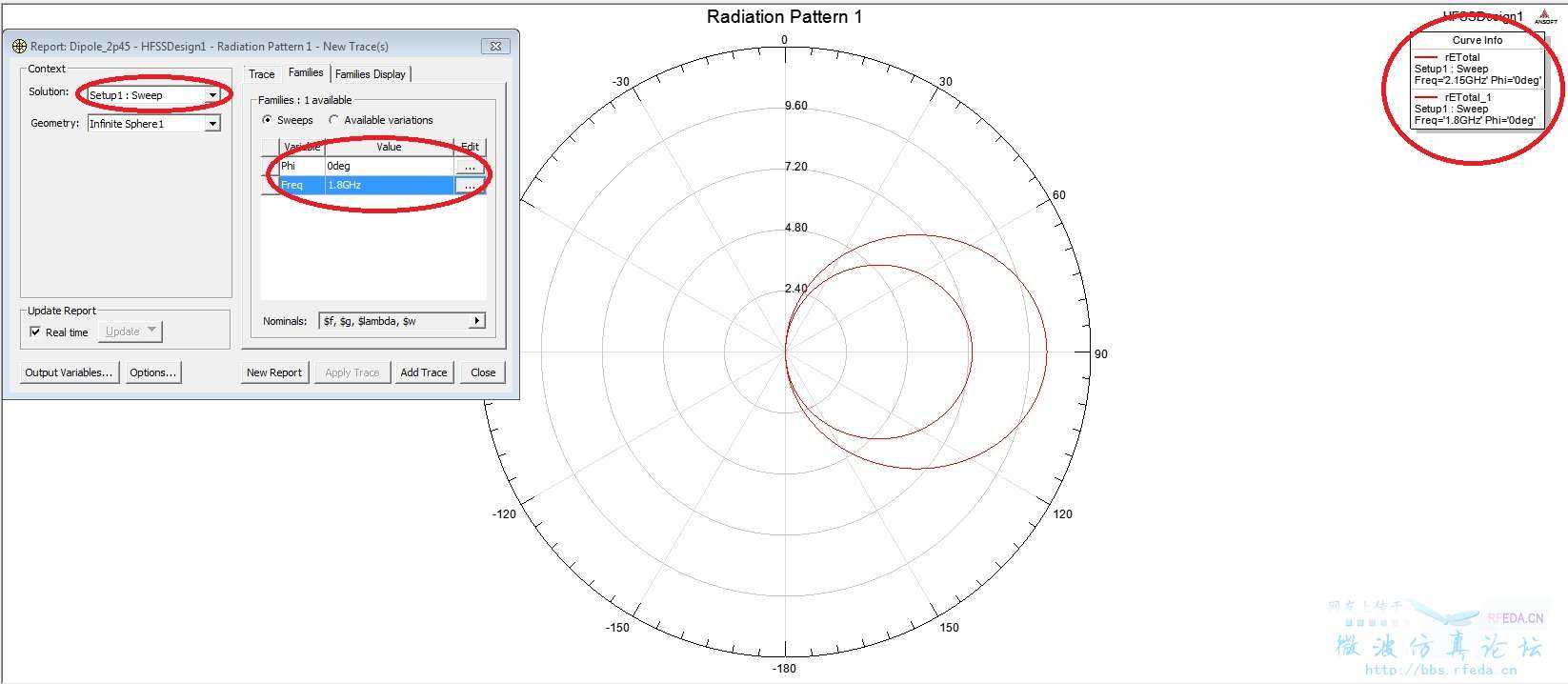

今天刚好在看一个结果，想起了lz的问题。你看看上面这个图中的显示是不是你想要的，如果是，你注意下highlight里面的设置。

选择sweep，然后在family里面选择要画的频率点，还要休息角度的设置。
