HFSS仿真CPW传输线的传输特性
05-08

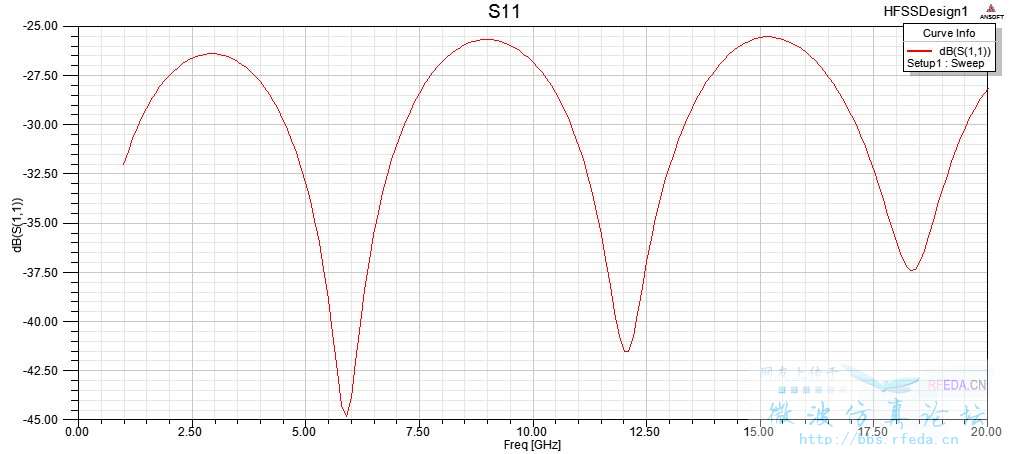

现在正处于怀疑自己软件到底会不会用的阶段,仿了一个简单的CPW传输线,没有加损耗,衬底介电常数是2.9,衬底厚度是0.1mm,中心导带的宽度是1mm,中心导带与两边接地平面之间的间隙是0.05mm,接地平面宽度是4mm,传输线长度是20mm,接地平面以及中心导带采用的是厚度为10um的铜,加了空气腔,空气腔离传输线上下表面各80mm,四周是与传输线贴合的,传输线两端加的是波端口,积分线统一由中心导带加到接地平面的,现在出来的结果如附图所示,似乎是呈周期性的,请教大家,这样的仿真结果对不对
求解频率设置的是10GHz
对的,传输线不同长度会有不同程度的谐振规律
