半波偶极子天线方向图的问题
05-08
我是hfss初学者,最近按照李明洋《HFSS天线设计》一书模拟半波偶极子天线(z轴),设置XOZ面Phi=0,Theta=-180180,ZOY面Theta=90,Phi=0360,画出来的增益方向图XOZ面是对的,但XOY面却不是一个圆,而三维方向图是对的,不知道是为什么,还请大虾解答。多谢。

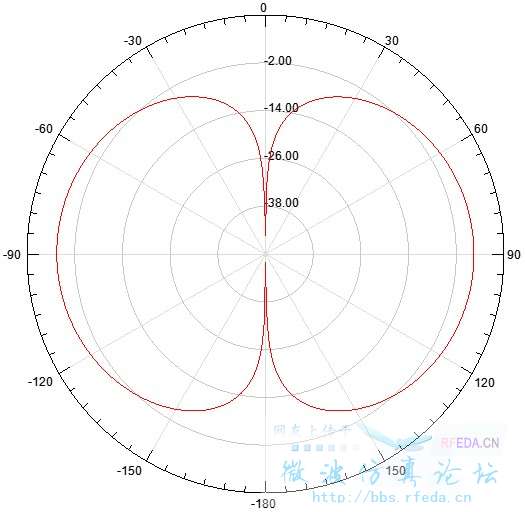

XOZ面增益方向图

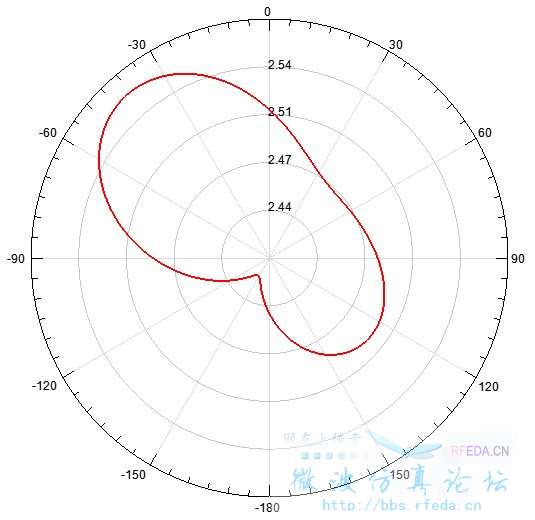

XOY面增益方向图
XOZ面增益方向图
XOY面增益方向图
那是因为坐标差距很小,2.44,2.47,2.51相距太近,你把坐标系间距改大点就会是一个正常的圆形了
楼上说的对,已经很圆了,双击坐标系修改最大最小值范围
scaling 没设置
