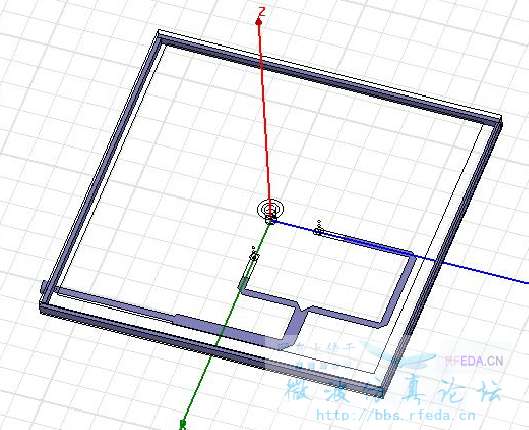

馈电网络问题,
05-08
就是内导体和外导体,根据尺寸,介质决定同轴的特性阻抗。其实你可以就画一个面代替,效果是一样的。
小编留言:
你指的画一个面是什么意思呢,参数这些需要怎么设置呢。能否说的详细一点呢。
直接画个50欧的同轴激励
小编留言:
你好,你说的50欧的同轴激励需要怎么画呢,初学HFSS,很多还不明白,能否说的再明白一点。或者有没有相关的例子发来学习一下,真的非常非常的感谢。
同轴线不知道你手头有没有,有的话用卡尺分别量下内外导体以及介质的直径,在hfss中建模就可以了,一般介电常数选teflon 2.08
小编留言:
谢谢你的耐心解答,这个真没有啦,你那里有没有相关数据嘛,或者相关模型也可以。
通过同轴线特性阻抗公式决定内外径比例,介质选取。然后设成lumped port,里面可以设阻抗。
