新人,关于端口设置的问题,求助大神
05-08
是这样,我用CST建立了一个长方体模型,材质类似人体的脂肪,然后其中加了一个散射体,类似肌肉组织,想观察各个端口接收到的信号。发射信号为频率为34G的高斯脉冲,仿真频率范围也设为34G。

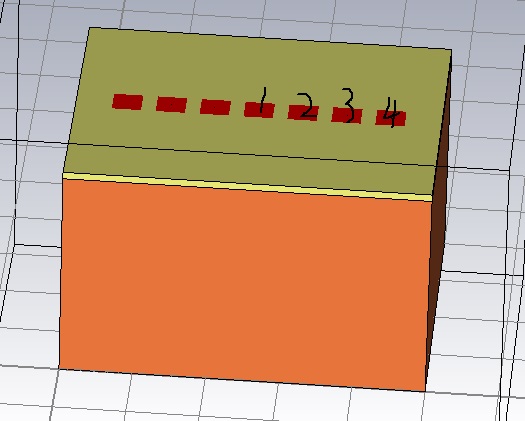

模型如下:
现在问题是:
当我端口设置为如下时:(1为激励端口)

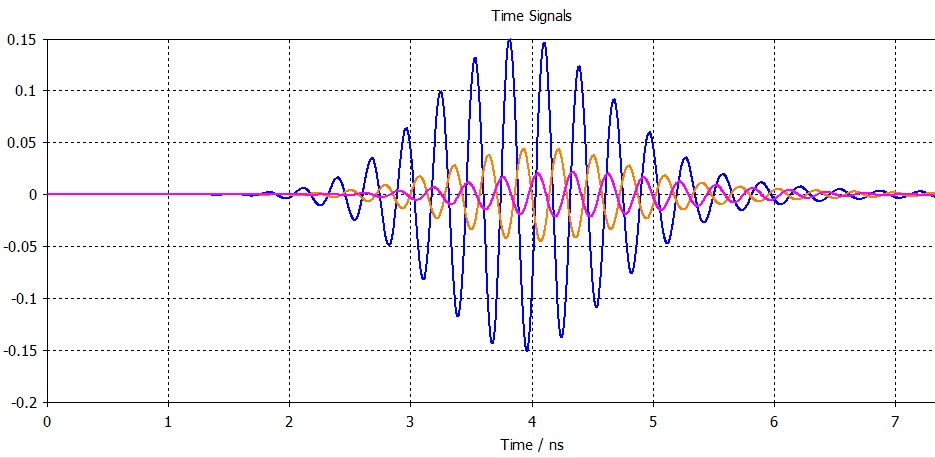

观察到端口2、3、4的波形如下:
可以看出2、3、4的信号是从大到小变化,也符合事实
然而当我增加两个端口时:

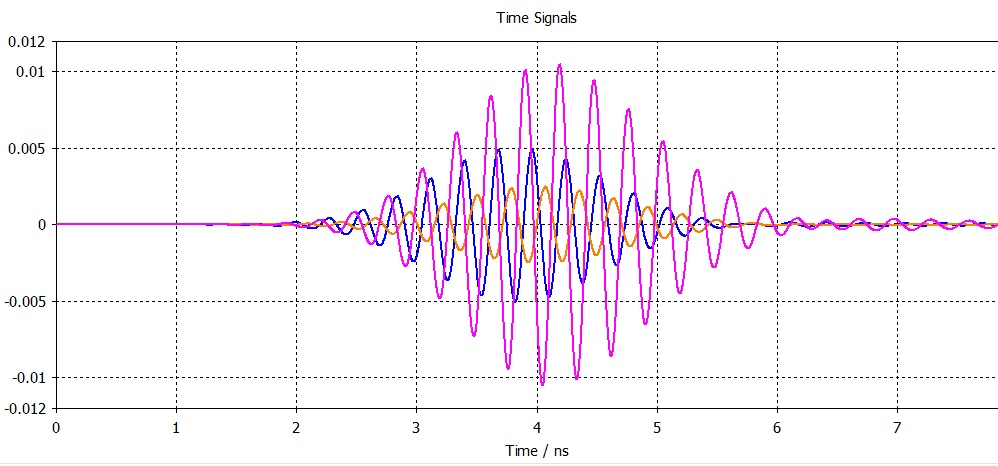

端口24的波形却变成了这样:(端口4的信号幅度最大)
请问为什么增加端口会影响已有端口的信号,另外,不知道我设置的参数有哪些问题,出现如下警告:At least one propagating mode at port X is not considered in the time domain calculation!
新人求教,对CST不是很懂,请各位大神指点一二!
模型如下:
现在问题是:
当我端口设置为如下时:(1为激励端口)
观察到端口2、3、4的波形如下:
可以看出2、3、4的信号是从大到小变化,也符合事实
然而当我增加两个端口时:
端口24的波形却变成了这样:(端口4的信号幅度最大)
请问为什么增加端口会影响已有端口的信号,另外,不知道我设置的参数有哪些问题,出现如下警告:At least one propagating mode at port X is not considered in the time domain calculation!
新人求教,对CST不是很懂,请各位大神指点一二!
At least one propagating mode at port X is not considered in the time domain calculation! 说明该波导的有一些传播模式被忽略了。这个要看你用的什么版本了,至于模拟的话。你这个方向不太知道。
恩恩,这个警告我知道啥意思,只是一般是由于什么引起的呢?
你频率范围设置的多大?
您好,我现在也遇到了和你这个问题类似的问题,想问下您当时是怎么解决的?我是用频域求解,给了两个警告,at least one propagating Floquet mode is not considered at port Zmin, please increasing the number of modes at this port. 不知道怎么解决啊
