粒子互作用PIC输入信号的设置问题

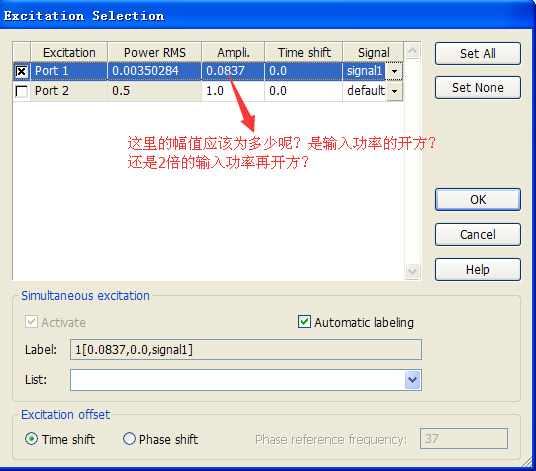

在粒子工作室里面输入信号设置这一块， 存在这样一个关系power rms value=amplitude^2 / 2，这里的amplitude应该对应的是电压幅值吧，那比如我的输入功率为Pin  ，amplitude这一项是填sqrt（Pin ）呢，还是sqrt（2*Pin ）?   有的资料说是输入功率的开方    求指导！

我的理解是: 你看到的那一条文字叙述是以power watt 为基础的说法，当你求解的前因不是以power watt 为基础的话...这个式子是不成立的！ (因为你会发现在Ampli. 里填上数值、Power RMS中的值是按方程计算出来的)
而...会用power watt为因的是waveguide port、进一步说 Discrete port 的power 就不见得是以watt为因。

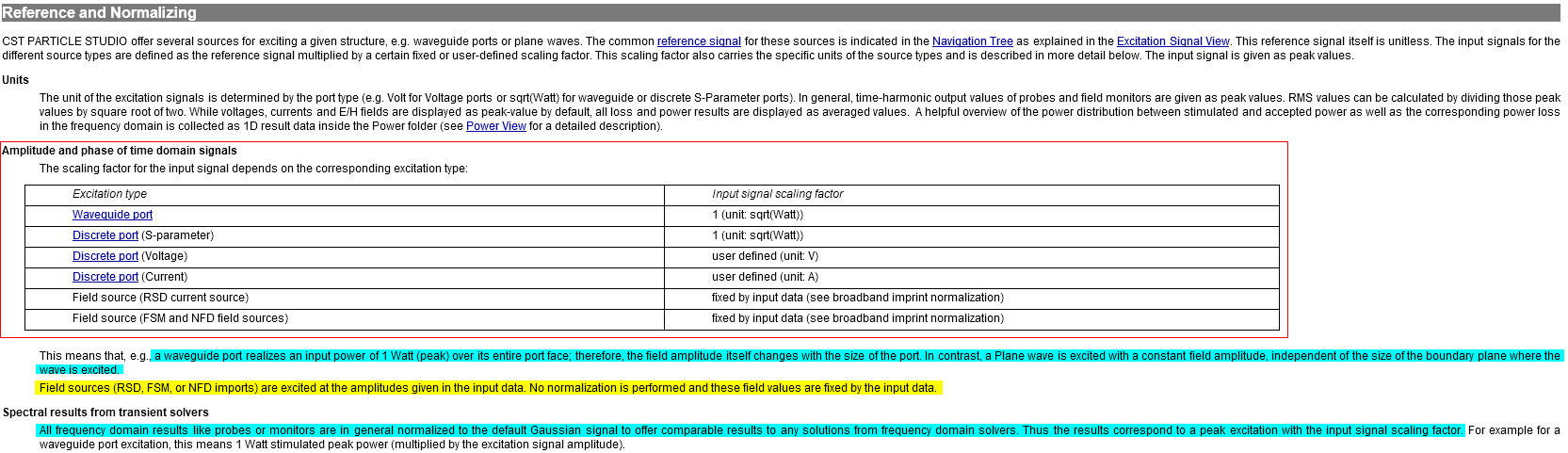

如上所说它们的关系在help里有说明: 请见图表

请问下你这个截图里的文字是怎么涂色的?每次看help都看得头大，我也想做些高亮标记

这个幅值不是电压，是归一化电压，等于V/(sqr(Z0))，这样你就明白了吧

谢谢，比如我输入功率为0.008W，那么这一项应该是多少呢

多谢您，我这里是波端口，问题是：比如我输入功率为0.008W，那么这一项应该是多少呢  应该是直接开方就可以了?还是。

不需要你开均方吧！? 只管你想要输入的功率值就可以了！ Power RMS 是方程自己转换出来填上的。
你看一下那个Port 2 的栏位。
根据help中的说明 : Power RMS 、Power Avg 的值有参考到时域条件或是频域条件。

但是那一栏是电压幅值吧    我是输入功率

可见你尚未理解我贴那个help的用意，坦白说我是看了你的提问之后才去看的，但我能理解--根据help中的说明 : Power RMS 、Power Avg 的值有参考到时域条件或是频域条件。
跟你输入的是功率、电压、电流无关，而是跟你采用的是Default 或是Signal..有关，如果你采用了Signal..那就要看你用的是什么Signal type。
这样...很白了吗?
所以PIC的激励跟 Port type、TD or FD、Signal type...相互有关联。 (某种程度下那栏Phase or Time shift  是有意义的)
**在有限的时间内我所能理解的就是这样而已。

免费的屏幕截图共享软件 PicPick

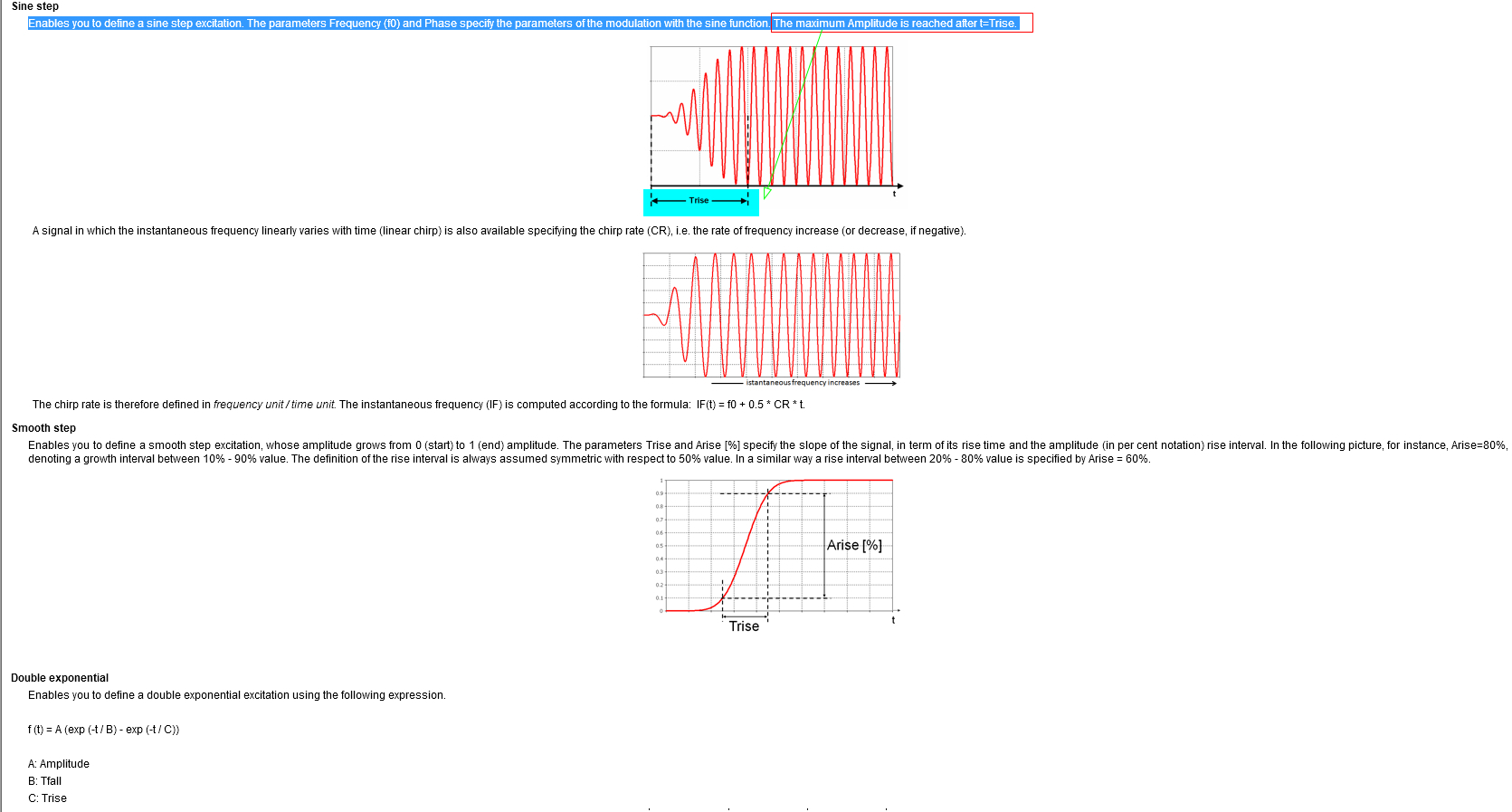

可能前辈没太懂我的意思，我这里是PIC粒子模拟，设置的激励信号是sine step类型  自然那个地方要设置相应的参数，我的意思是我现在输入功率定下来了  那么Ampli.对应  应该填多少呢

这样OK吗 ?

我想...你应该是急了点，没有理解这个设置里项目与项目的前后顺序、以及为何是这样? 设定的意义。
我会建议你取其一，粒子工作室中的范例..逆向工程一下。

没设置过，不知道。

哦咳咳，我还以为你是把它转换成文档了，thank you

额！ 如果你有adobe Acrobat...也能在pdf格式的页面上做荧光笔效果的标注。

就按照你自己的设置，Power=Amp^2/2....自己算一下就好了

你可以尝试不断的改变ampli对应的值，直到得到你需要的功率。因为能改变的值是ampli，而Power RMS就会相应的改变，你先算出，Ampli的大致数值，然后再不断改变Ampli的值，直到得到你的功率值。不知有没有说清楚
