CST中如何导入石墨烯的介电常数

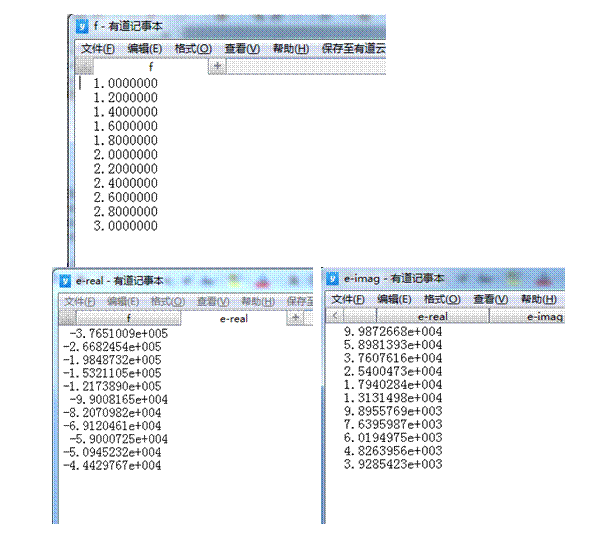

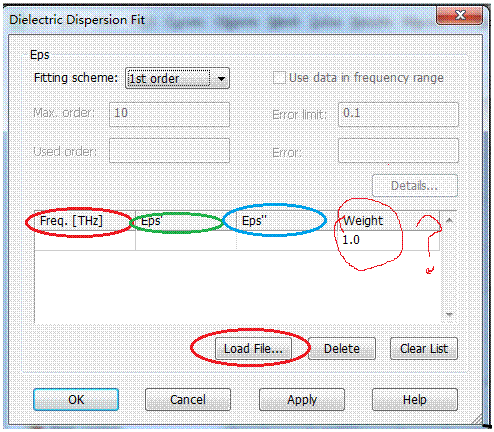

我参考石墨烯复介电常数公式，用matlab导出了频率分别与介电常数实部和虚部的一组数据，请问这组数据保存的格式有严格的要求么（试过了.mat和.txt格式都导入失败）我采用的具体方法是将频率f，介电常数实部e-real，虚部e-imag的文本文档分别“Load File“到freq ，eps’,  eps“中。最后都显示”no valid entries found“。导入的文件和我导入的方法具体如下图：不明白weight这一项如何设置，也不知道我用的这种导入方法是否正确。          石墨烯材料设置的问题困惑了很久。关于将数据导入CST中的问题，恳请各位大神赐教，万分感谢！

把 txt文件中第一列，第二列和第三列分别出相应的freq ，eps'，eps'‘  就行了，不是吧这些数据分别写成三个txt，一个就好了


另外，不知小编算出来的石墨烯介电常数的虚部是正的还是负的，如果是负的就会显示错误了

负介电常数要使用drude模型

等级不够不能直接回复，只能@了。我用公式算出的介电常数的实部是负数，虚部是正数，不知道对不对

我算的实部是正数，虚部是负数。

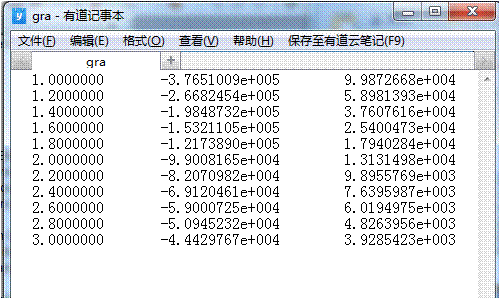

按照大神的提示，我把频率，介电常数的实部和虚部放在一个txt中，导入成功率，但是出来一个提示，不知道算不算报错还是哪里出问题了。另外求教：石墨烯在cst中的是一个没有厚度的面么?

好多大神，学习下

CST2015有个创建石墨烯材料的  这个能用吗

我现在用的是cst2012，尝试过2013的版本，好像是因为石墨烯太薄看，网格剖分问题会报错还没用过2015的，可以相互学习下

你在仿真的是那部分，可以交流下

可否交流下

石墨烯的介电常数实部可能为负，虚部为正，改过来吧

顺问一下，哪位兄弟用过cst2015，我安装不上去，请教下经验

石墨烯一般1nm厚就可以了，网格的话用频域求解器的话设置到3到5个单位结果应该就稳定了，不要用自适应网格。介电常数导入分为两种，如果石墨烯看作各向同性，楼上正解，就是频率，实部，虚部这样，如果各项异性还需要将材料设置成各向异性再导入。我们模拟都是看作各项异性。

回复六楼。不能直接回复好生蛋疼。
---------------------------------------------------------------------------

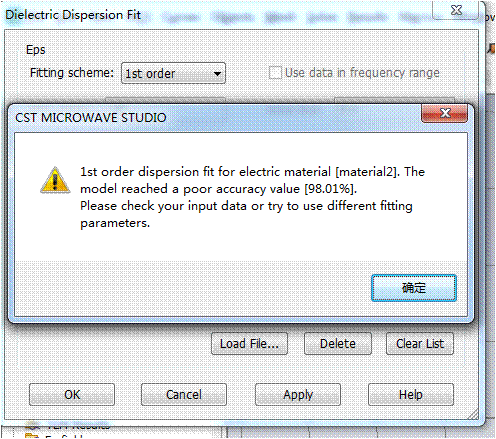

关于这个问题，是提示你使用1级近似无法满足你导入的参数需求。
出现这个问题的原因：你导入的是介电参数在某几个频率的离散值，但是在cst仿真的时候它需要用到的频点有可能不是你提供的频点，比如说你导入了1到3ghz每隔0。2ghz 的介电常数值，但是仿真中可能需要用到1。3ghz处的介电常数。所以cst在处理外部导入的dispersive材料时，都会对你导入的材料进行一个拟合，默认是采用一阶模型来做（也就是你图里的Fitting scheme）这个选项。
因为你导入的介电常数变化比较复杂，所以系统提示你1阶模型无法满足精度要求，误差值为98。01%，提示你检查导入数据或者改变fitting参数。所以你需要做的就是把fitting scheme提高就行了，精度达到99%以上就不会有这个警告了。
但是你要千万小心了，别小看这2%的误差，这个误差是指的在全频率范围内的平均误差，也就是说可能在大部分平滑的地方，拟合值和你导入的值完全相同，但是在某个跳变的地方，拟合值和你导入的值差距很大！而往往就是这种地方的介电常数对仿真结果的影响最为关键！
确定cst计算中使用的拟合值是否合理，除了看cst给出的误差以外，最直接的办法就是你点开
1D results -> Materials ->你的材料名字->dispersive, 在里面你可以同时看到你导入的数值曲线和cst拟合的曲线（会标记为fit），通常来说拟合模型阶数越高，两条曲线越吻合，但同时计算量也就越大。

CST可以直接在MACROS中生成石墨烯材料直接使用吗?

仿真设置是按照介电常数还是阻抗表面?
