CST提取一个面的相位分布

这是你想要的吗?意义何在?

应该是个3D图吧?面上的相位分布，XY定位加上Z代表的相位值。
小编应该是想看平面的相位分布来决定怎么补偿相位达到相位平整的效果吧

非常感谢您的回答哈 原本是准备用来做相位补偿的 后来想想相位应该是时变的 就算是提取出来也无法保证每时每刻的相位都是一致的。

恩啊 是这样的。

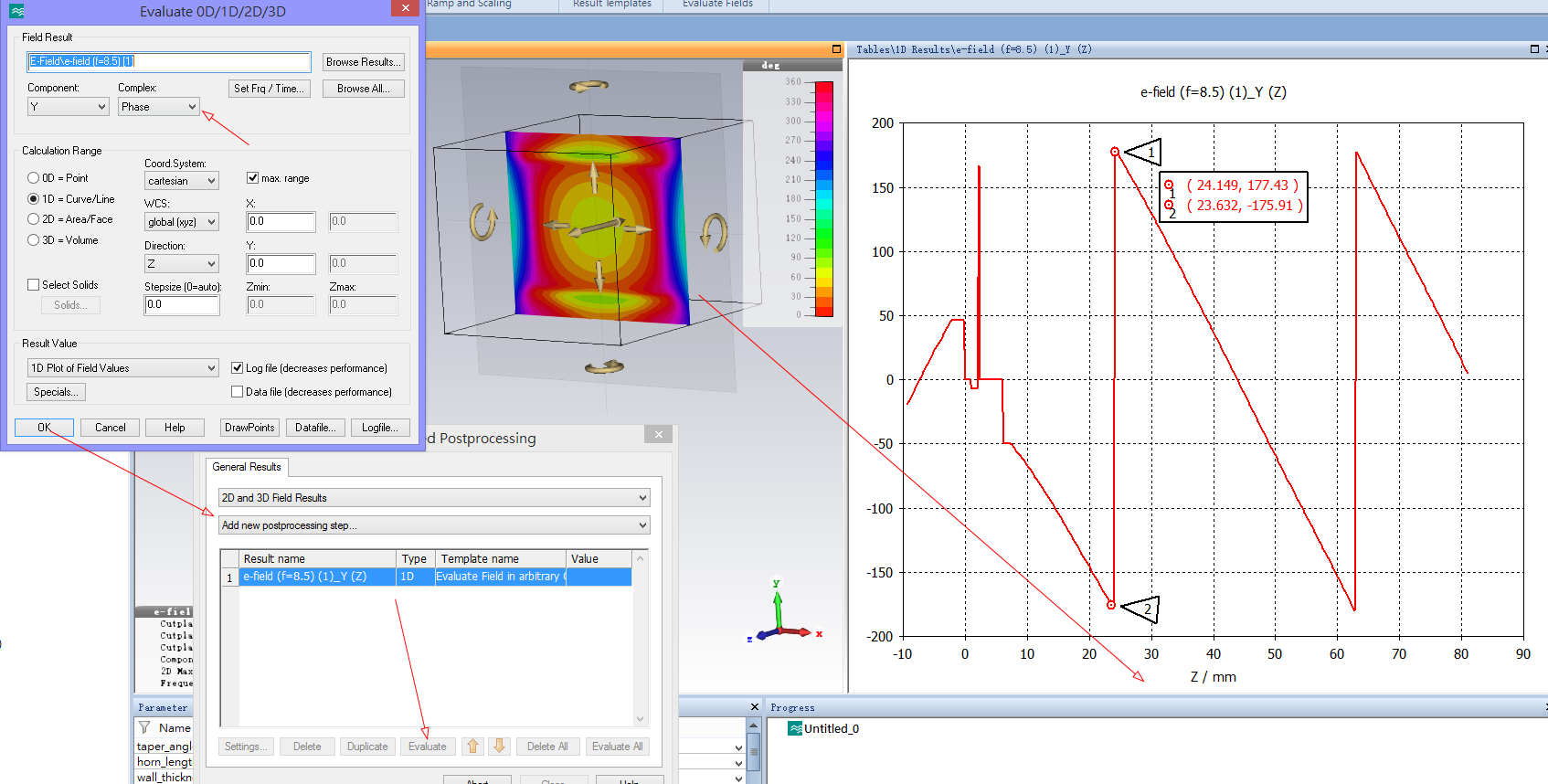

是你想要的?还是另有...?

是这样的 我在做一个平板阵列 但是馈源在平板上的不同位置相位不同 通过补偿相位 使在一个平面上的相位一致。

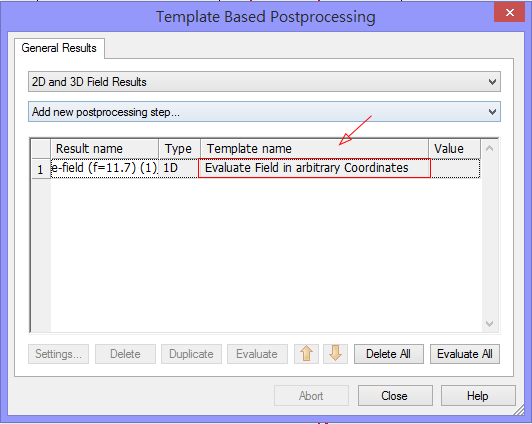

额 能不能再问一下  在哪设置“field result”啊 是evaluate field on face 吗?但是总是提示‘no faces defined’.......

找到了 谢谢哈！您是做什么方向的啊 说不定以后还会有些交集之类的哈。

哈哈...我是消防队的...

这个高端

可以加个面电场监视器，可以直接看某个面上电场的幅度和相位分布

另外，我觉得你有一点理解错误，虽然某一点上的相位随馈源相位变化而变化，但是两点之间的相位差是不变的，你要进行相位补偿是把这两点之间补成一样，补的是个差值。同理，对某个平面不同位置进行相位补偿应该也是这样的

我设的电场监视器里面确实可以看到相位变化以及分布，不过是按照颜色分布的，而我要进行相位补偿，没有具体数值，导出来的数据也只是电场幅度分布。

说的是，是我理解错了哈。

队长好，我还想问一下，您今天是按照Z轴方向出来的一维数据，我以为2维的平面数据也是一样得到，但是每次都只能得到一个点，能不能再请教一下，要得到一个xy平面上的相位分布应该怎么设置啊?谢谢！

貌似你们都明白了什么。

Component y、Direction x 或是任意组合。

两点之间的相位差是随环境、介质在变！

不要害我啊，本站的站长、板主才是队长，我是队员...

导出来是九列数据，x，y，z坐标，和Ex，Ey，Ez的实部和虚部，这些数据足以让你推导出任意你想要的x、y或者z方向的场的幅度和相位了，用Matlab

你天线的介质难道不是固定的吗?还是可调的?这些确定的话，近场的相位差就是不变的

說得好！ 就算介質是固定的，材料色散呢?频带内恒定?频点恒定?
