关于CST时域和频域的转换问题

05-08
我在discrete port用VB写了一个电压源的自定义激励信号,如下图所示:



并把该信号设置成了参考信号:

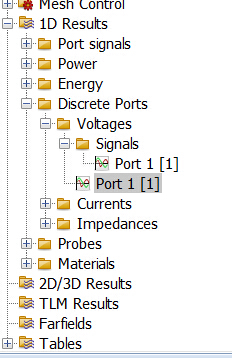

跑完仿真之后,可以在1D-result中查看port端口的电压和电流:

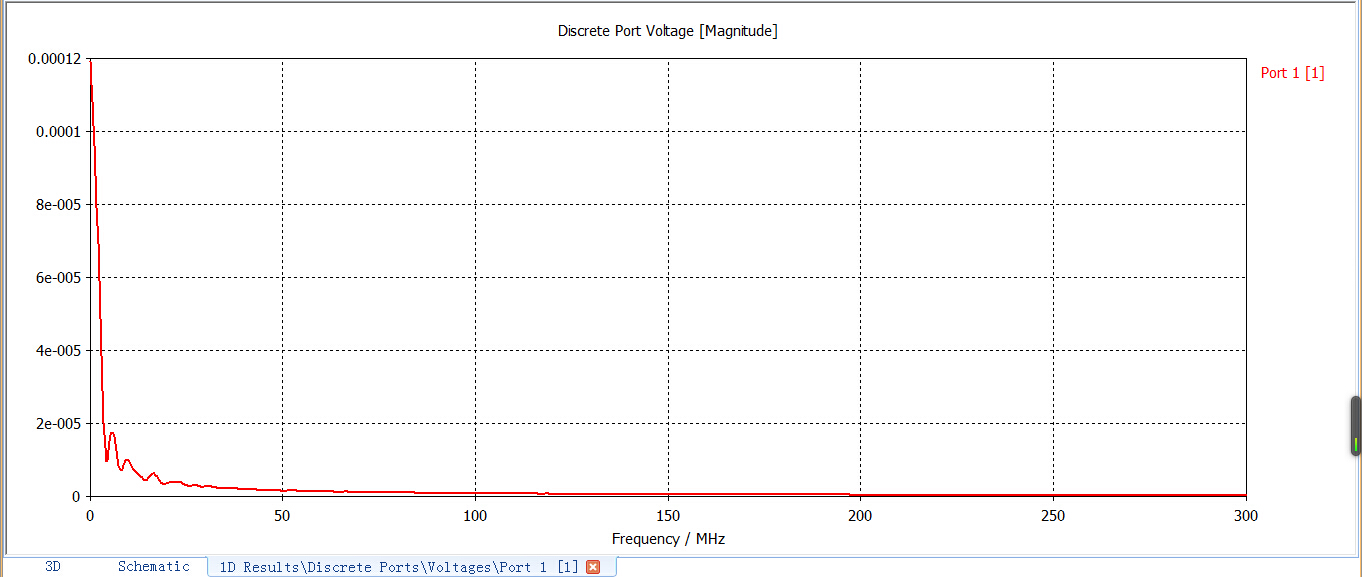

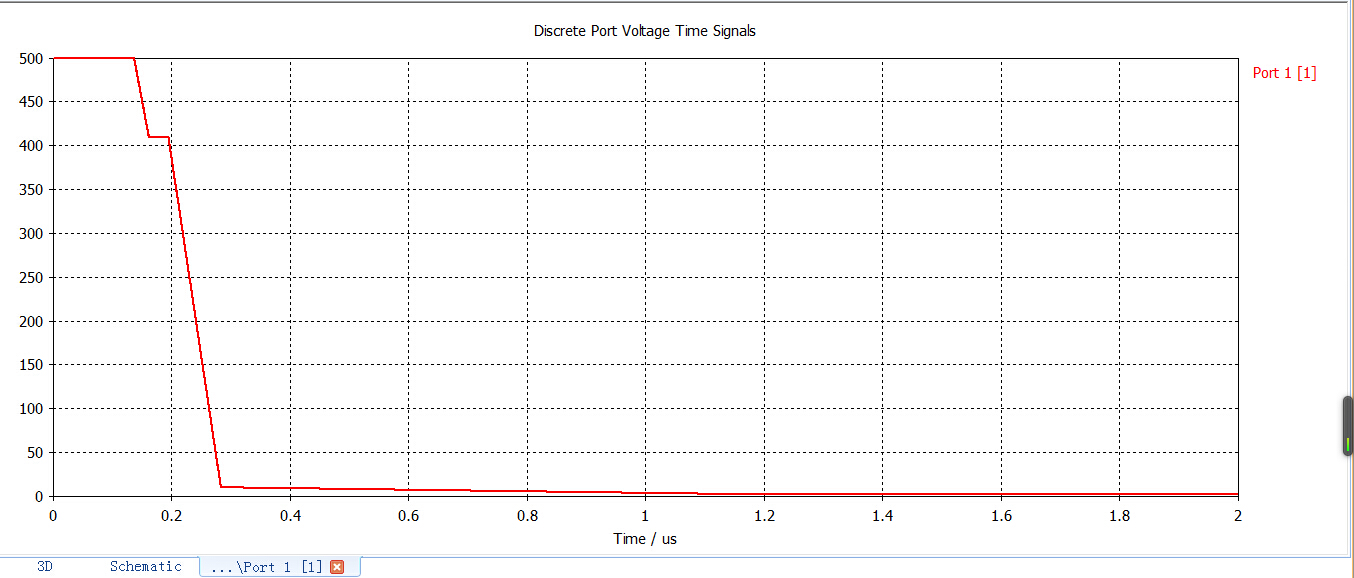

有两张port1[1],一个是时域下的,这个和我之前自定义的信号是一致的。下面的port1[1]应该是频域,如下图所示:



对于这张图,我很不能理解它的y轴对应的幅值的单位是V吗?如果是V为什么这么小?
我在Matlab中对同样的时域信号进行了傅立叶变换,得到了如下的频域图:



可以看出他们的频谱分量是很类似的,唯一不同就是幅值差了很多。
我想知道是CST在时域转频域的处理之中对幅值做了什么变化吗?比如除了一个参考电压之类的?
希望有大神的解答,小弟在此感激不尽。

自己顶一下,,,求大大

没有人吗
