如何查看CST MWS S参数中的S22
05-08

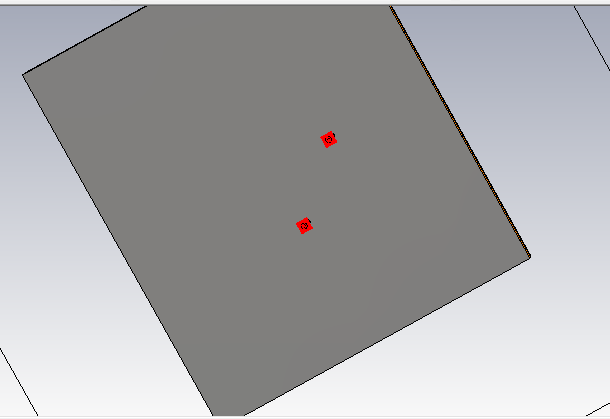

我做的是一个二端口馈电的贴片天线,求大神指导如何查看S参数中的S22。

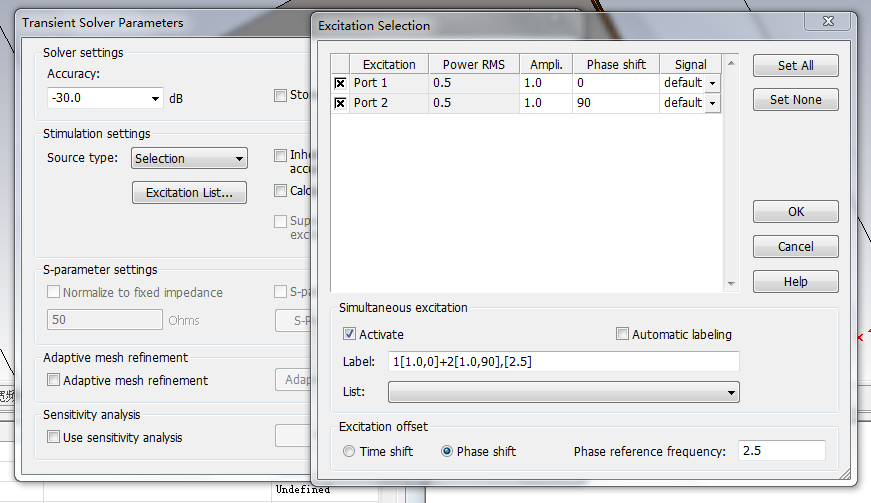

端口。设置。
是否该先理解单向与双向的模式差异?
请问该如何设置呢
求指导啊 我现在还只是个初学者呢
小编你知道你现在的设置是什么意思吗?如果不知道的话,请耐心阅读文档《CST MICROWAVE STUDIO - Work Flow and Solver Overview》。
CST MWS帮助文件《Excitation Selection》。
PS:别问我文档在哪儿……
初学者就玩到了双馈入圆极化啊!?佩服、佩服!
应该还是单馈入加个phase shift (移相器)吧?
我的是Wilkinsion功分器和90°移相器做的馈电网络 但是我想先看看这个天线怎么样 要不然做完馈电网络再来回改好麻烦
所以...我也没看错、虽然是背影。
但建议:
1-. port mode 为all、但port1或port2 其中之一的相位延迟在port对话盒中去修改,这样就可以看见S11、S21、S12、S22的参数了。
2-. 将移相器也建模上去,采单一port经由移相器馈入,只针对S11也是可以的。(其实这样是更接近实际!)
虽然没明白第一句话什么意思 但是谢谢啦
