当一个场景中有多个端口是,默认的是同时激励,还是依次激励
05-08

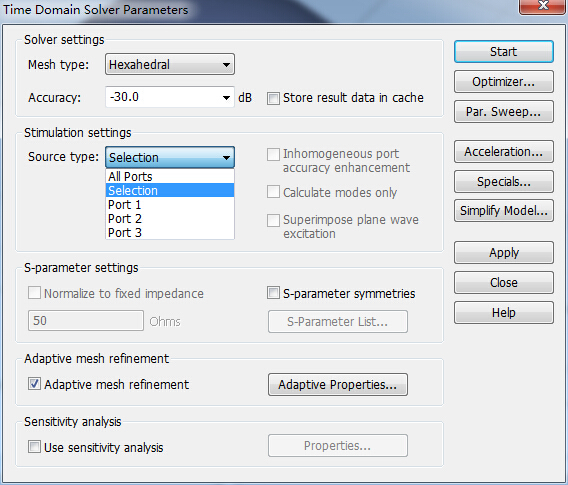

这样的话,当我选all ports时,系统默认的是三个端口同时发,还是三个端口依次发呢?
是应该三个端口都添加了离散端口,用的一样的激励信号呢?
还是当1发的2,3收的时候,1添加离散端口进行激励,2,3设置成电阻?
想完成我的需求的话,该怎么设计呢?
你想太多了...all ports 就是三端口依序完成激励与负载(所谓的依序并不一定是由1 开始,这是程序的运作在决定的,除非你是使用了指定端口激励模式),
所以你会发现仿真完成后的S21、S31、S12、S13、S32...S11、S22、S33..设成电阻的动作是多馀的!
** 有一个状况是例外的:就是在圆波导内由于是modes 2 所以Sparameters 会倍增(所以三端口却会有四组列值),但是一样不需要为了多端口同时激励而操心!
谢谢啦哈哈。我试验了下,确实是这样的。
这个问题你到现在才发现!?真是有一点晚喔。
回 xiaodou041:这...帽子貌似非常的沈重!
