请求帮助,一个面上的E-Field Monitor面的大小如何设置
05-08

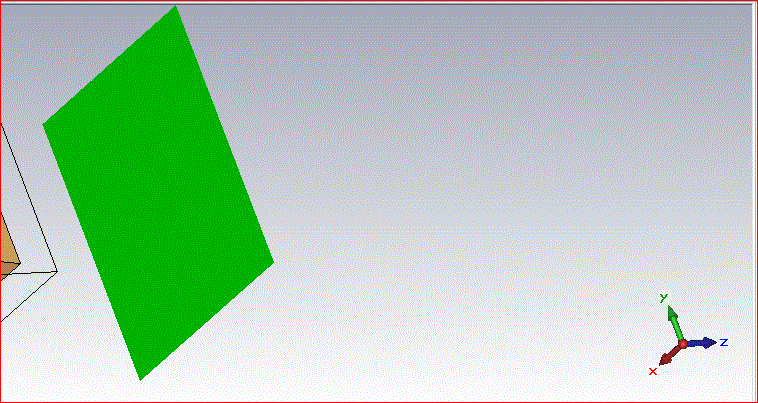

最近要检测一个面上的场的分布情况,但是面的大小是自动设置的,请问如何才能获得自己定义大小的面。
上述面的大小都是自动设置的,结果也就只能的到上述面上的场,现在想要得到更大或者自己定义的位置的面上的结果,请问如何设置。
有做过的大神求指教!
你说的扩大空气盒子大小来确定E场面监控器,如果目标比如天线移动的过程中空气盒子也是会变的,但是那个E场监控面能固定为一个大小和位置都不动的面吗?
上述面的大小都是自动设置的,结果也就只能的到上述面上的场,现在想要得到更大或者自己定义的位置的面上的结果,请问如何设置。
有做过的大神求指教!

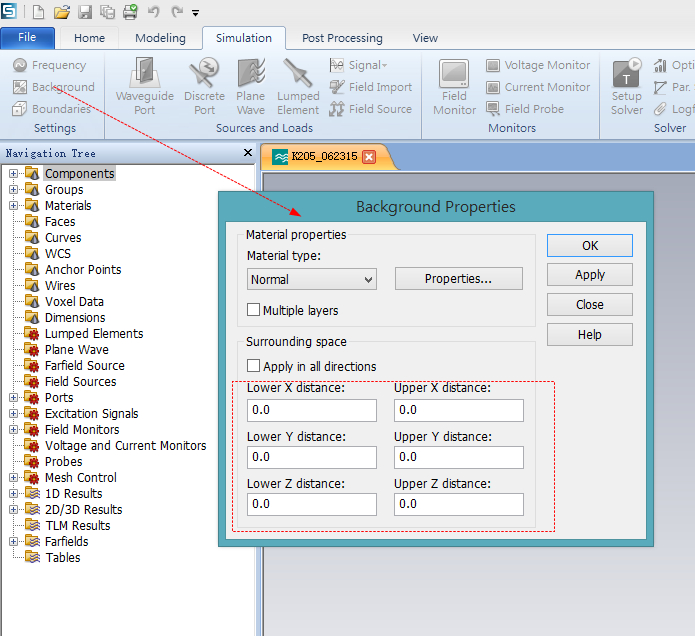

可以从这里设置,不过...你得知道你自己在做什么?
你说的扩大空气盒子大小来确定E场面监控器,如果目标比如天线移动的过程中空气盒子也是会变的,但是那个E场监控面能固定为一个大小和位置都不动的面吗?
不行!它只会被空气盒子大小所限!(至少目前是如此)
我觉得你可以加一个大一点的不被仿真计算的模型进去,可以限定你空气盒子的大小。具体设置在模型的local mesh property里
