提取仿真结果数据的问题
05-08
仿真结束后提取二维电场数据时提示,ASCII export not available for this scalar 2D plot.Consider using a vector plot.请问怎么解决。求指教啊!非常感谢!

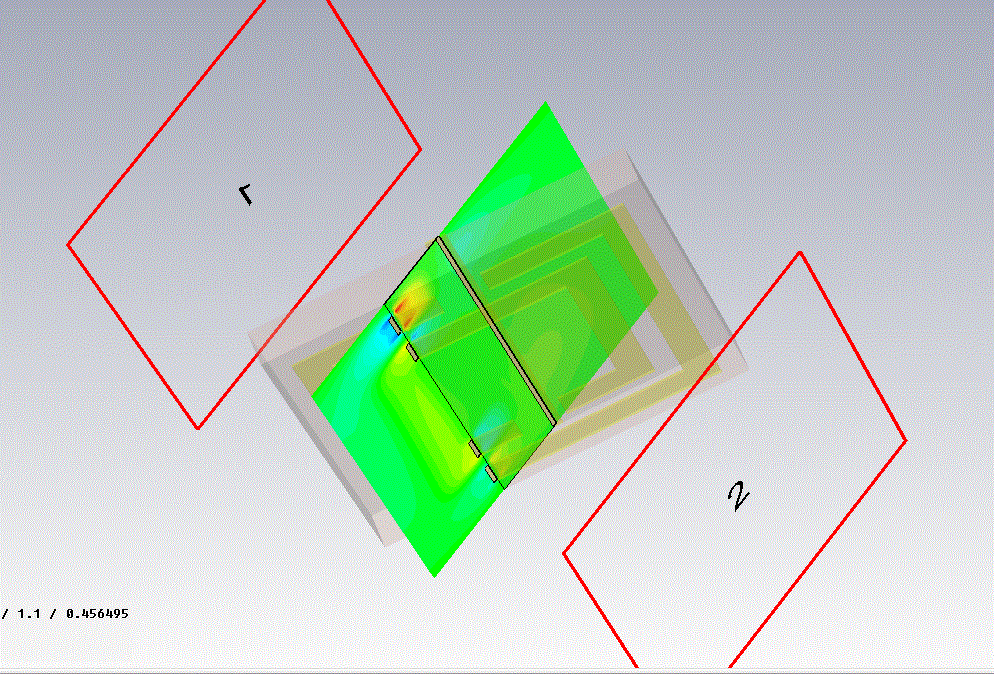

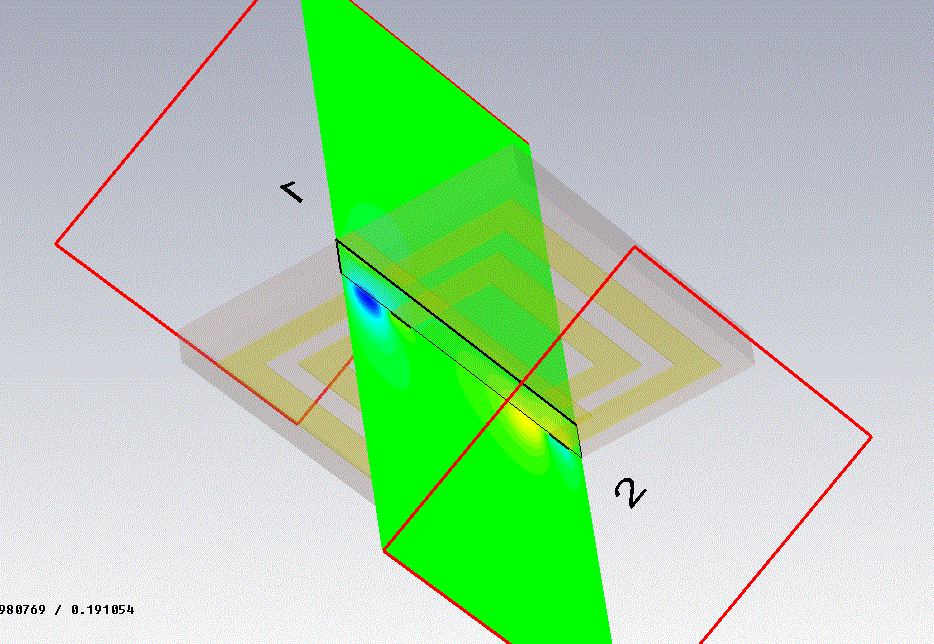

现在就是想提取第二幅图那个面上的数据,还有我这个是入射电磁波的斜入射 不是电场方向的改变,我看了一个材料说是提取数据的平面必须和任意一个网格平面平行,有这个说法吗?第一幅图那个面可以提取出来,
需要先经由Template Based Post Processing,之后才能直接提取ASCII format file。
大哥,我是仿真一个模型,本来波是垂直入射的,需要斜入射,就旋转了一下结构,结果电场结果只能提取和xyz坐标轴垂直的时候的场 的结果,其他方向上就是刚才那种情况,用您说的这仿发怎么弄呢?谢谢大哥
你的入射波是"波导端口"?还是平面波激励源?

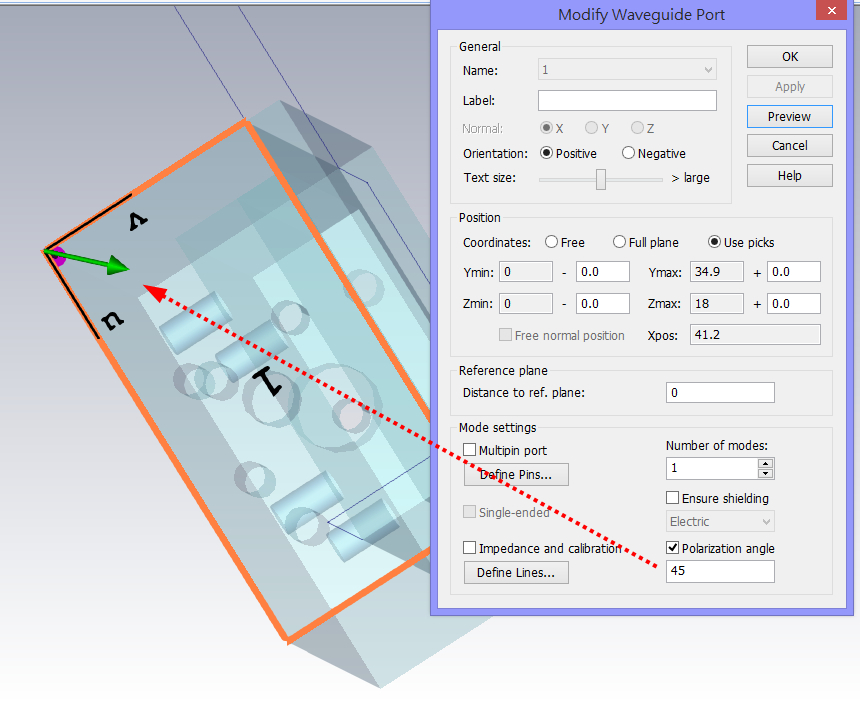

是波导端口的话可以调整电场角度、缺省的0度是平行于 u 轴。
** 或许你把模型放上来会表较容易让大家提供方法,因为...我还真没遇过这种问题!CST 2D 原则上phi or Theta 都是全向360 degree显示的,当然level也是可以调整的。
当言语以无法表达时,图片是最佳的代言工具!
现在就是想提取第二幅图那个面上的数据,还有我这个是入射电磁波的斜入射 不是电场方向的改变,我看了一个材料说是提取数据的平面必须和任意一个网格平面平行,有这个说法吗?第一幅图那个面可以提取出来,
请问一下,这个仿真的意义是什么!?
把你的模型 *.cst 或是 *.stp、*.sab...放上来吧,因为我实在不能理解你在仿真什么!?
如果放的不是*.cst 请简述环境、频段。
这就是一个经典谐振环结构的负折射率材料,我主要是想看电磁场这个负折射率材料后的电场磁场的分布,所以就提取数据。现在提不出来
话说,你可以改变辐射源的角度
