CST MWS如何添加一个依频率变化的阻抗呢?

05-08
如题,就算出的阻抗是一条随频率变化的曲线,这种负载怎么添加呀?

想怎么加就怎么加!


谢谢回复,,,如果是一个阻抗公式(由传输线理论求得的某点的输入阻抗)可以添加吗?
Z=100(50+i*100tan(i*w/c))/(100+i*50tan(i*w/c)),该怎么加呀?谢谢了

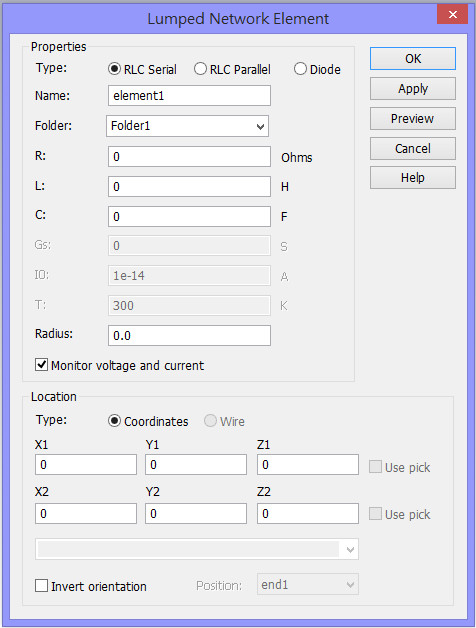

CST Discrete Port 是没法这样做的,只能使用L、C、R  or Diode..,HFSS、EMpro、CST等..3D EM 仿真软件中都不能使用公式!
** 只说明EM仿真时端口的特性行为,因为在Circuits simulation时,这时的端口是可以使用 (56+j*24) / (75+j*24) ....公式带入。

恩恩好的,谢谢您了又懂了一点儿常识

我在DS工作室中看了一下那个外部端口设置的help file,里面有阻抗的设置,具体怎么用大家有用过的吗?是不是要场路结合?求教!
