提取耦合微带线的S矩阵

05-08

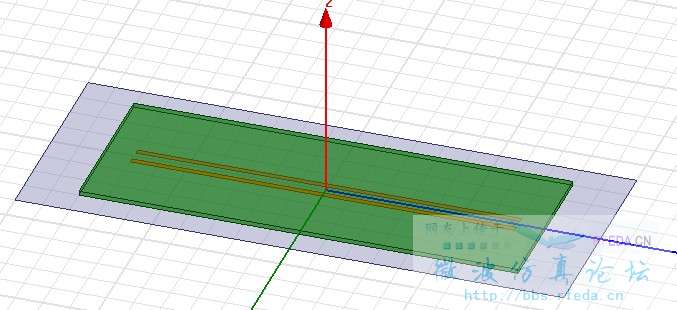

大家好，我现在正在用HFSS做一个关于耦合微带线S参数提取的题目。耦合微带传输线的4个端口都是加了负载或者激励的，而我要通过给4个端口分别加上集总端口才能提取起S矩阵，那么我该怎么给这四个端口设置集总端口的同时加上负载或激励呢而不会出现overlap呢?现在附上HFSS的截图，麻烦大家帮我看看该怎么给这个模型的4个端口设置激励或负载以及集总端口，谢谢大家了！
