大神求助hfss微带线仿真
05-08
本人菜鸟,新手。现才开始仿最简单的微带线

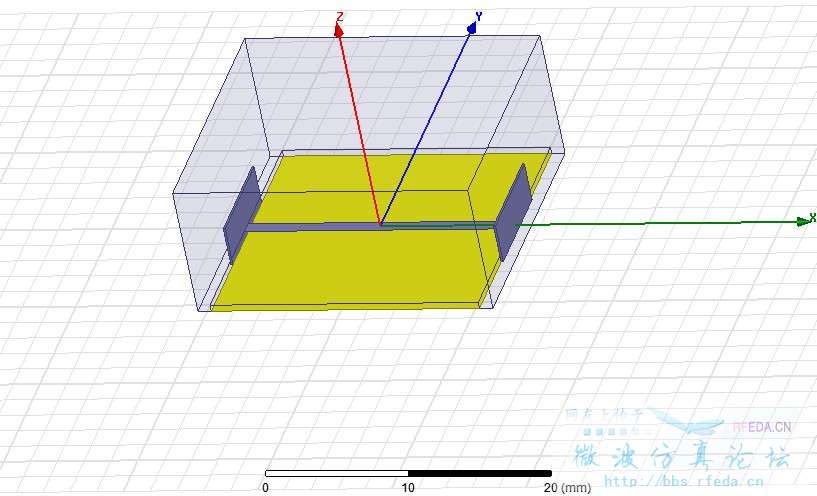

两个wave port未设置阻抗,微带和底层地设为PE,基板是RO4003C。微带从0.2mm到2mm都扫过。
仿出来的Z0能看,但是z参数不是应该和Z0相等吗?我的差了十万八千里,Z0最高的只有100多,z参数最低的都有100多!
求教为什么。
有相同设计经验的大神快来帮帮忙吧!
两个wave port未设置阻抗,微带和底层地设为PE,基板是RO4003C。微带从0.2mm到2mm都扫过。
仿出来的Z0能看,但是z参数不是应该和Z0相等吗?我的差了十万八千里,Z0最高的只有100多,z参数最低的都有100多!
求教为什么。
有相同设计经验的大神快来帮帮忙吧!
