这个端口激励有什么问题?
05-08

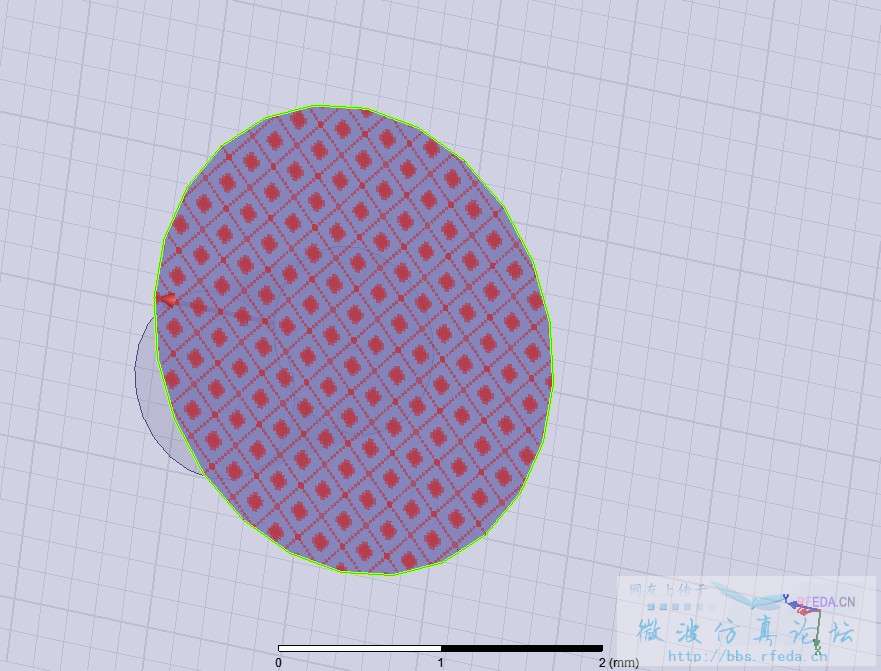

就是一般的简单的微带的同轴馈电,如下所示:

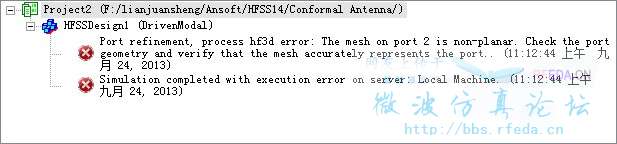

但是出现了这样的错误,求大神解答端口设置上有什么问题!感激不尽!
但是出现了这样的错误,求大神解答端口设置上有什么问题!感激不尽!
你这个同轴线肯定是有问题,更有问题的是不知道你画的是什么
怎么个同轴法
同轴馈电是里面的小圆和外面大圆之间画一个平行于半径的积分线,你的小圆都没有,根本就不是同轴
1、驱动模式设置改变下;
2、同轴腔未见到内导体啊,应该是建模有点问题;
你在你的园里面再画一个等同于馈电探针大小的园,你大圆是你小圆2.3R的尺寸,大圆减掉小圆端口馈电积分线画在同心圆的外圆上,这样你的端口就设置好了——这是集总端口的设置
内导体设置有问题
