Hfss二维仿真错误原因?
05-08
Hfss中仿真二维模型时出现:Initialmesh,processmesh3d:Error in matching boundary process是怎么回事呀?是不是二维结构单元组成的模型必须得用Floquet 端口激励呀?波激励能行么?不行的话,原因是?
是不是port沒設定在boundary上面?

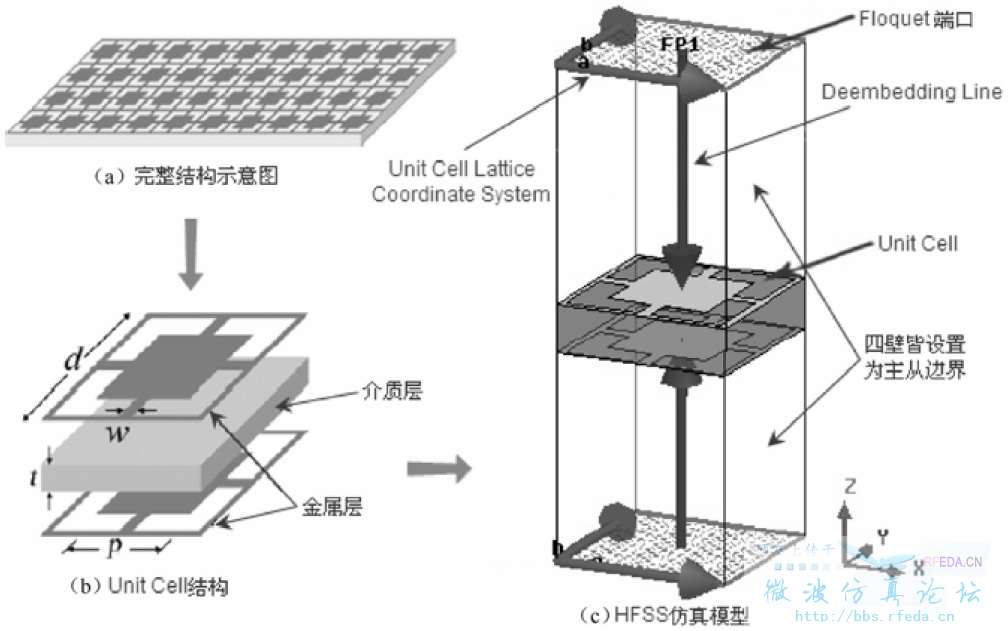

Floquet 端口激励可用於二維平面週期性結構的仿真設計,
Floquet 端口有以下限制:
1. 只有Modal Driven Solution的設計可以使用Floquet 端口
2. Floquet 端口不支持快速掃頻方式,可以支持離散掃頻和插值掃頻方式
3. Floquet 端口的四周必須與主從邊界條件相連
恩,谢谢啦,前几次一直没弄出来,就没有继续仿真,恩,我没注意Floquet port 使用的第二个条件,哈哈,我赶紧试试去,看看行不行。
