波纹喇叭模型问题
05-08

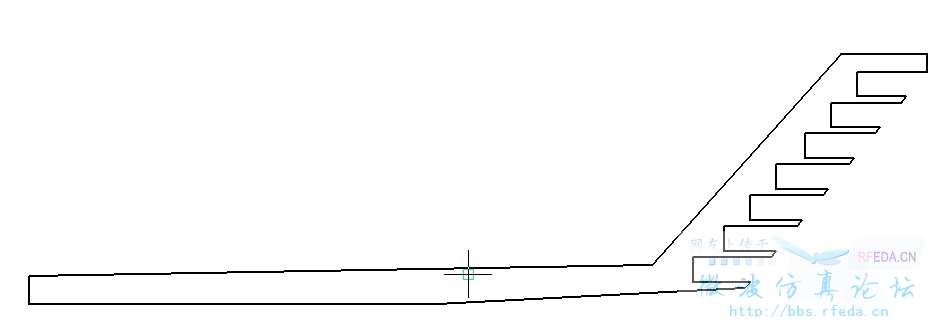

我有一波纹喇叭的纵向截面图如下图所示
欲在HFSS中仿真一下,建模及设置过程如下:

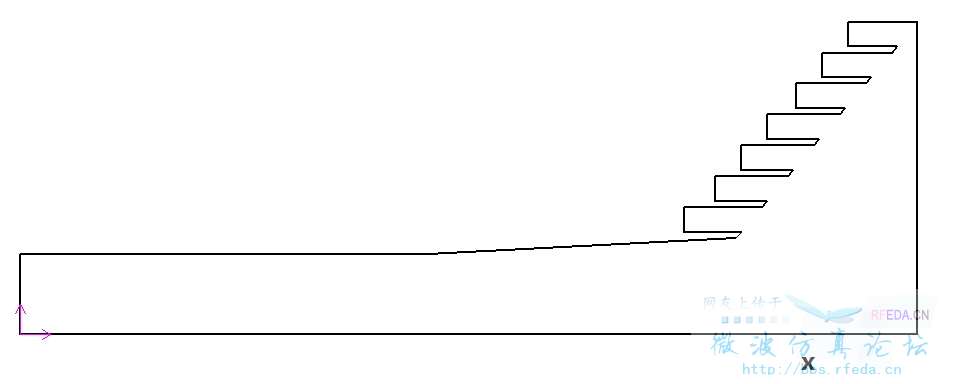

1、画出波纹喇叭内壁纵向截面图,与中心轴封闭;如下图所示

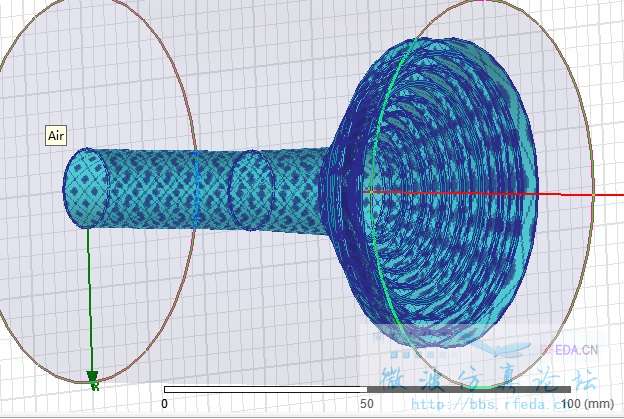

2、以中心轴为旋转轴旋转扫描360度,材料设置成vacuum;
3、选择除前后端两个圆面(波端口、辐射口)之外的所有面,设置成Perfect E边界;
4、画一vacuum圆柱体(与喇叭的距离大于lamda/4),表面设置为辐射边界条件;
5、设置波端口,单一模式,有积分线;
6、求解设置
请问,对于波纹喇叭我这样设置有什么问题吗?我认为没啥问题啊,为什么结果就是不对呢,首先此喇叭没问题,因为是成品一直在用,另外在CST中仿真的也正常。我抓狂了好几天了,不知道问题出在哪了,恳请大家指点迷津!
怎么背向(180度)辐射比正向(0度)辐射大
欲在HFSS中仿真一下,建模及设置过程如下:
1、画出波纹喇叭内壁纵向截面图,与中心轴封闭;如下图所示
2、以中心轴为旋转轴旋转扫描360度,材料设置成vacuum;
3、选择除前后端两个圆面(波端口、辐射口)之外的所有面,设置成Perfect E边界;
4、画一vacuum圆柱体(与喇叭的距离大于lamda/4),表面设置为辐射边界条件;
5、设置波端口,单一模式,有积分线;
6、求解设置
请问,对于波纹喇叭我这样设置有什么问题吗?我认为没啥问题啊,为什么结果就是不对呢,首先此喇叭没问题,因为是成品一直在用,另外在CST中仿真的也正常。我抓狂了好几天了,不知道问题出在哪了,恳请大家指点迷津!
你看看报错的信息是什么
运行正常,是仿真结果不对。仿真结果如下
怎么背向(180度)辐射比正向(0度)辐射大
没人回答么,同问
咱也學學……
咱也學習學習……
求教矩形波纹喇叭怎么画啊?
应该是沿矢量扫描,你试一下
波纹的长度好像需要渐变,真麻烦。
静下心来好好研究研究就不难了,呵呵
设置有问题吧,在空气腔设置波端口的话后向肯定会有辐射,需要一个PEC堵住,让波单向传输;还有就是看看你画方向图时角度设置有没有问题
后向辐射非常大,可以看看喇叭的尾部是否和airbox的边界重合,或者在波端口后面加上一个金属块
知识要多学点儿
