电磁新人,求教

05-08
如何分辨出天线的最大辐射方向,H面和E面,谢谢

小哥,这你得去再看看天线原理之类的书了,怎么这么基础的东西都不知道

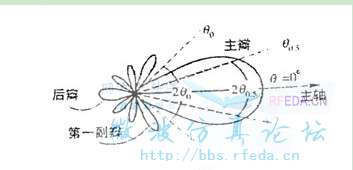

先可以调出天线圆极化的电场图,比如下图


,theta=0°时候的那个方向的波瓣最大,所以那个就是最大的辐射方向。
一般来说,把电场的方向定为x轴,辐射方向为z轴,那么xz平面即为E面,y轴为磁场方向,那yz平面为H面。

E面和H面的定义天线书上有。判断最大辐射方向只要记住一些常用的天线不就可以了吗,复杂的天线结构和阵列等都可以通过最基本的推知

你这问题 也有别人问过了,你可以去看看别人帮他解答的

看方向图,弄懂球坐标系。
E面就是最大辐射方向和电场最大方向确定的面。
H面就是最大辐射方面和磁场最大方向确定的面。


最大輻射方向包含電場向量:E_plane
最大輻射方向包含磁場向量:H_plane
==================================
REF:
BALANIS 天線教科書
