HFSS中两个waveport激励端口怎么办
05-08
我在HFSS中设置了两个waveport激励端口,因为要做两个波导裂缝天线的阵列。可是仿真结果却显示只有一根波导上有电流、电场。另一根怎么什么都没有啊?

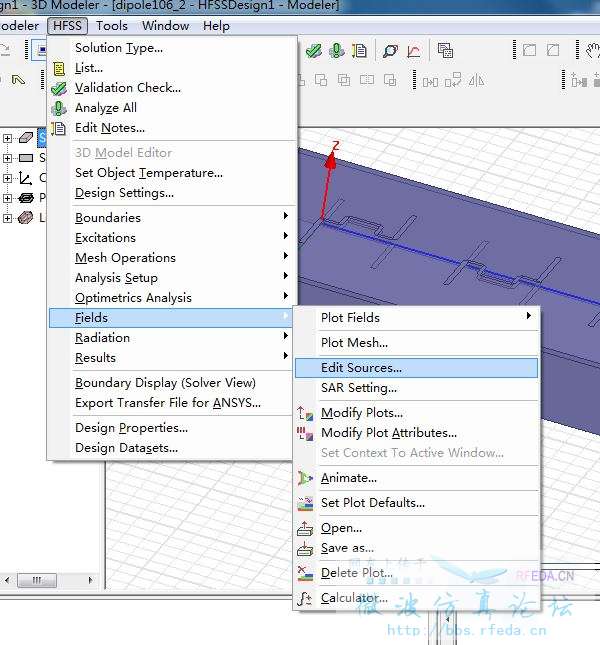

首先建立好模型设置好端口后点HFSS-fields-sources

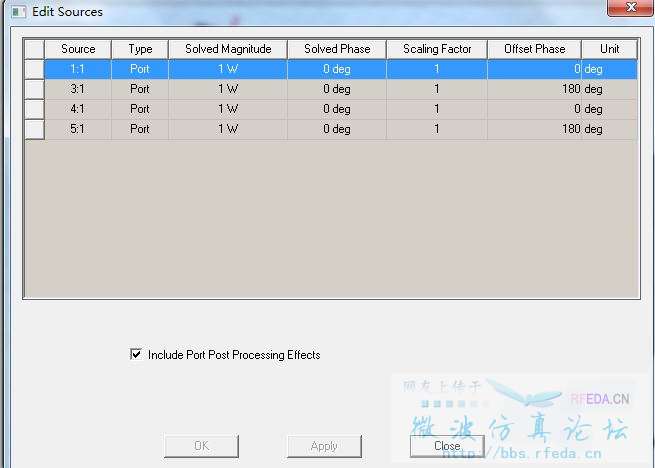

然后设置各个端口的幅度和相位
和仿真单根波导时候的结果一样,这是怎么回事啊?
首先建立好模型设置好端口后点HFSS-fields-sources
然后设置各个端口的幅度和相位
如果不设置各个端口激励的话,默认的是只激励一个端口。
愛死你了,啵一個!
感谢小编,帮我解决这个问题了
