用网分仪如何测试射频电缆组件的插损

05-08
请教各位,
一个实例,若相距很远的一根电缆组件,没法将电缆组件的两端同时接入同一台网分仪。那样的话该如何测试其插损?可不可以单端口测插损。我试过单端口测回损,再通过算术转换成插损。试验下来两者数据吻合。求理论支持。

你所说的吻合是神马意思

小编留言:

就是两种方法测试的值是一样的。

除非线很短,损耗很小,否则不能用回损来算插损。
小编说线很长,那就还是得用2端口的来测,用单端口回损算出来是不正确的。
普通情况下(50ohm系统下), 你失网测得的|S21| 数值上跟插损一致(反个负号取dB这些不用再强调了吧)。用失网测的话,测S21即可。

小编留言:

正常的测试插损的方法是这个样子的。但是现在是新问题。

电缆组件怎么都可以两端都接到矢网上单端口测试不对啊

小编留言:

那如果这根线很长(例如100m),已经用在工程设备上了。总该不会再把线收起来两端接到网分上测试插损吧?

采用时域测试方法,可以单端口测插损。

小编留言:

请教,测试方法(有实操步骤吗?发我邮箱phoul@126.com明天我试试看。谢谢!)。
有个问题,“时域测试”在产品分析、调试过程中中有很大的帮助,它可以查找问题点,分析原因,但是在实际的使用中还是频域状态啊。

按照理论上讲,可以用单端口测量S11(另一端开路), 其插损S21=0.5S11 (dB)
但是我实际测试过,结果都不理想。

小编留言:

你说的是一个好办法,我也试过,在低频状态下,数据应该很准确的啊。当时我们做一款SMA接RG58的线的时候。我验证过3G的时候相差不大,但是6G的时候就有问题了。不明白为什么。

给你一个测试方案仅供参考:
信号源,频谱仪或信号接收器之类
一发一收

小编留言:

可以用失网实现吗?

矢网测插损肯定是要两个端口
或者矢网当信号源,用别的仪器接另一端口测输出信号,然后对比


我觉得就拿两根线接到矢网吧  这样就像是个新的网络参考面  然后根据公式算回去就是了

小编留言:

貌似还是没有解决距离很长的时候怎么测量的问题啊。

用信号发生器,频谱仪或者功率计,一边发,一边收,做对比

希望您能继续研究这个课题,很有实用价值
我觉得应该可以就是精度跟频率有关,超过10G可能差别很大了

谢谢,正因为实用才提出来大家一起考虑,可现在遇到瓶颈了。

基本的测试方法,LZ想有其它的方法可以理解。电缆组件不一样,插损也不一样的。

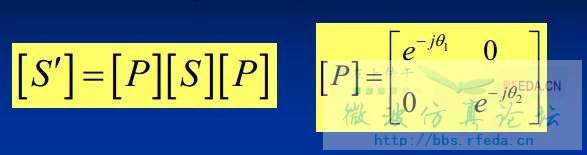

你拿两根线接到矢网可以测到个S参数吧,然后这两根线的长度可以算出它们的θ吧 把这个θ代到我上面给的公式P矩阵里面  然后再[P][S][P]不就得到原来的S参数了吧。  当然 如果线太长了得考虑线的损耗
