這是我設計的雙頻天線，加了頻率選擇表面後，提升GAIN值，想請教各位高手們有關於場型的問題

我設計了一只雙頻天線，也設計了頻率選擇面，藉以吸收180度方向的peak gain，來達到增加GAIN的效果。

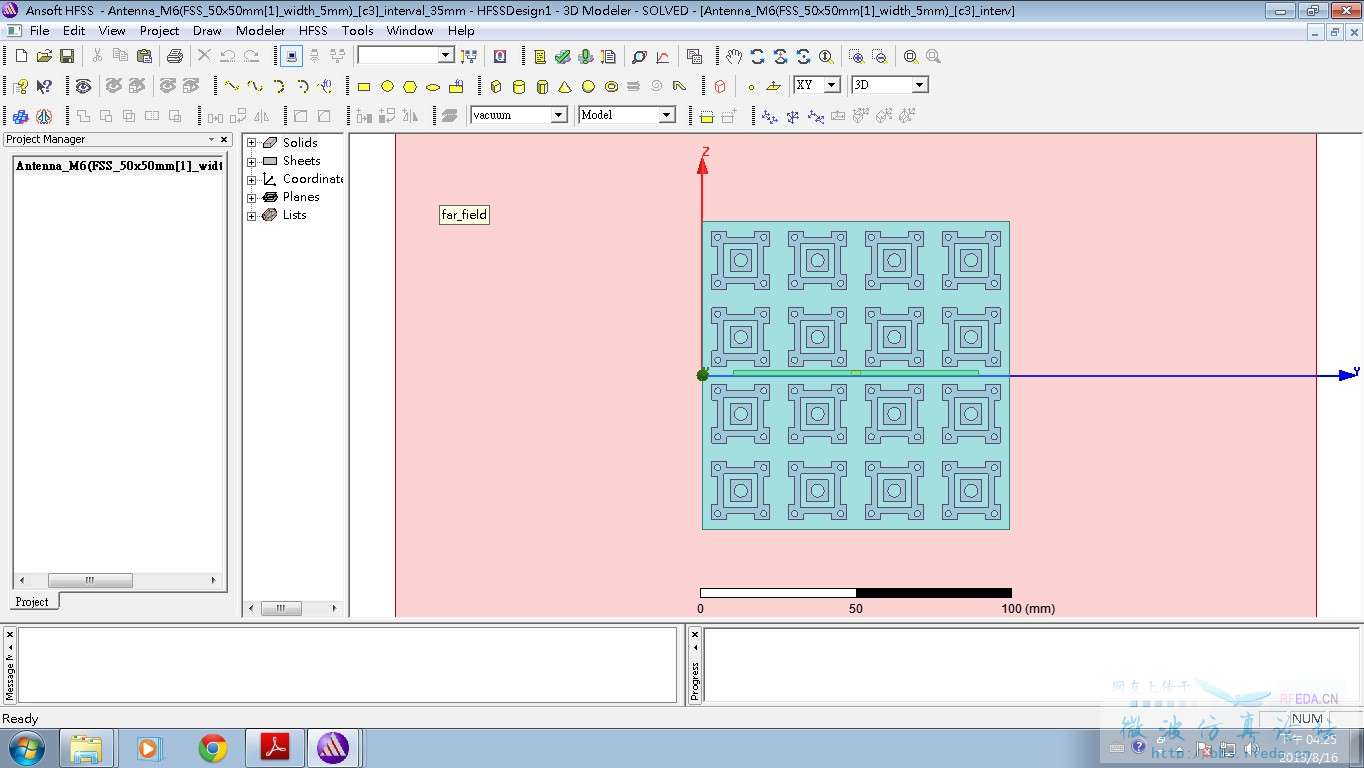

此為FSS俯視圖

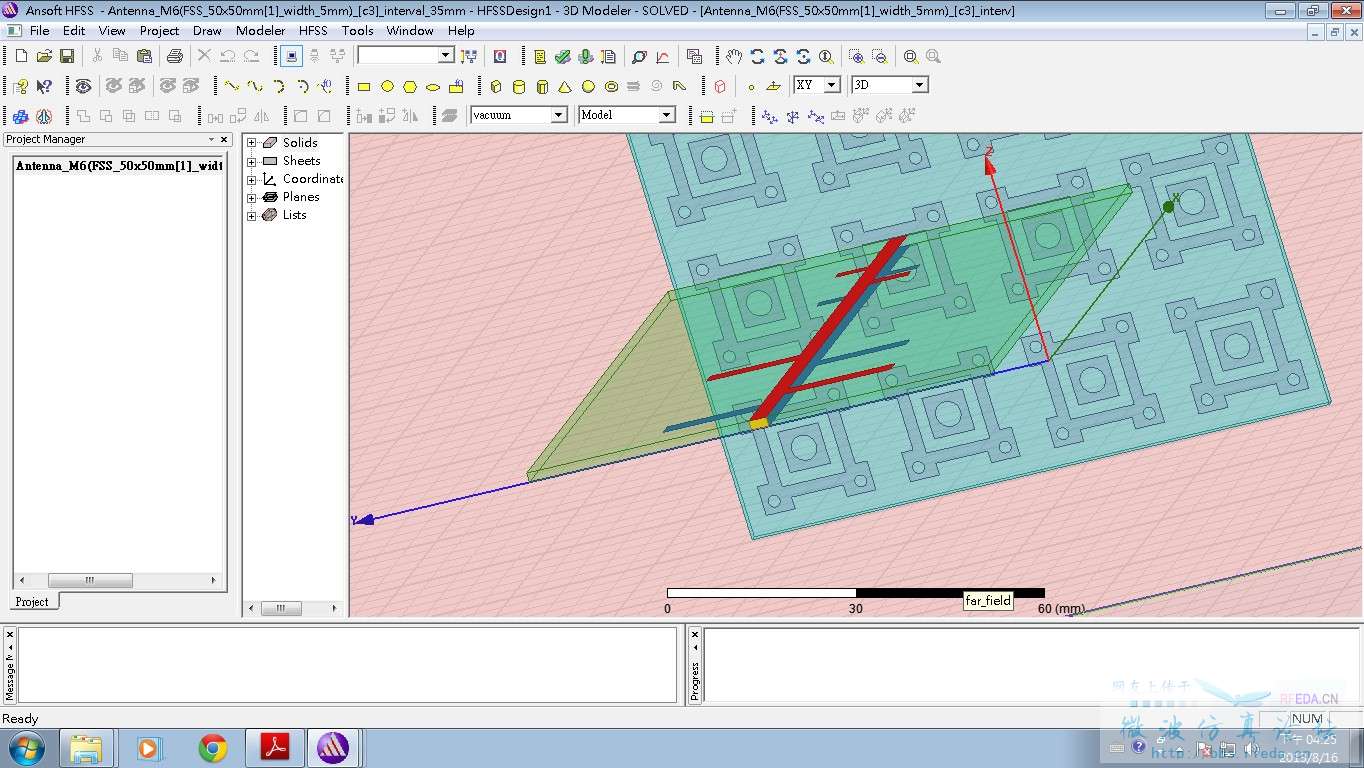

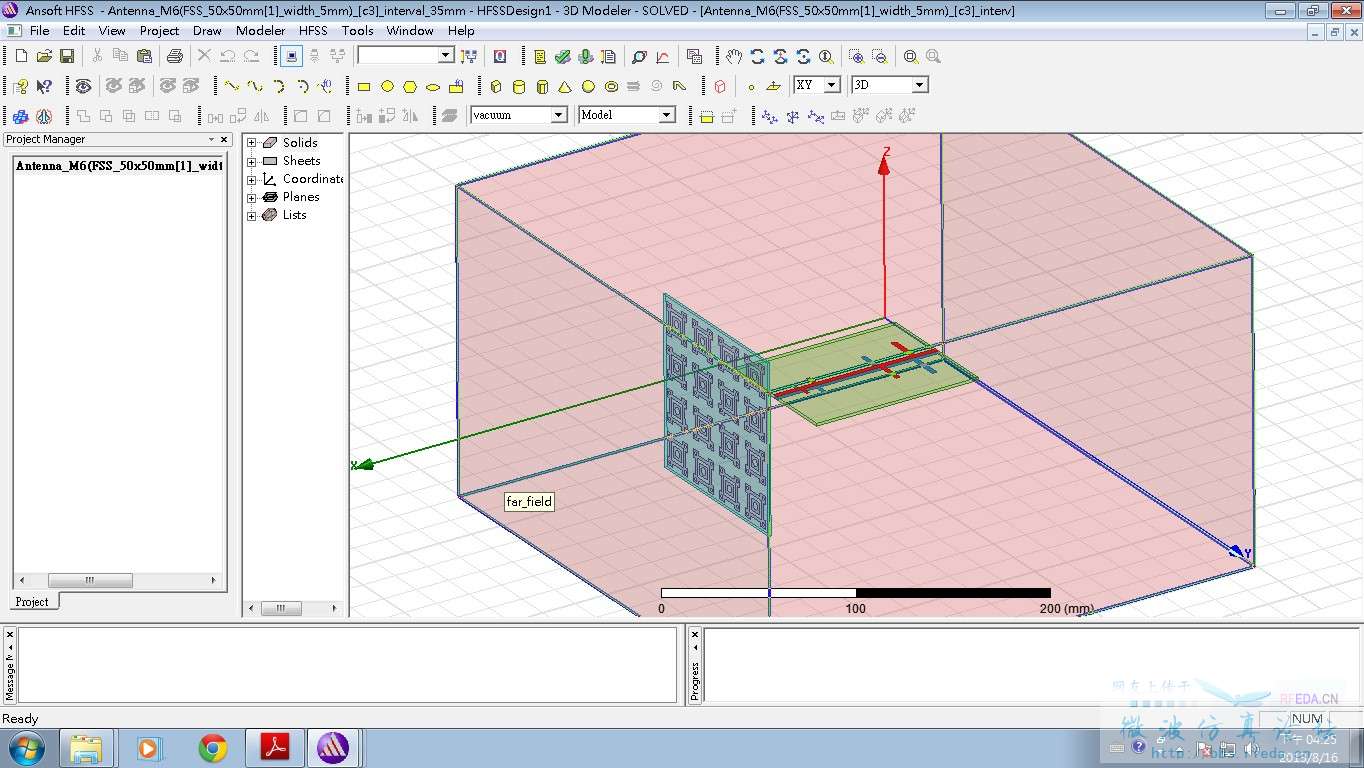

整個天線+FSS的擺法

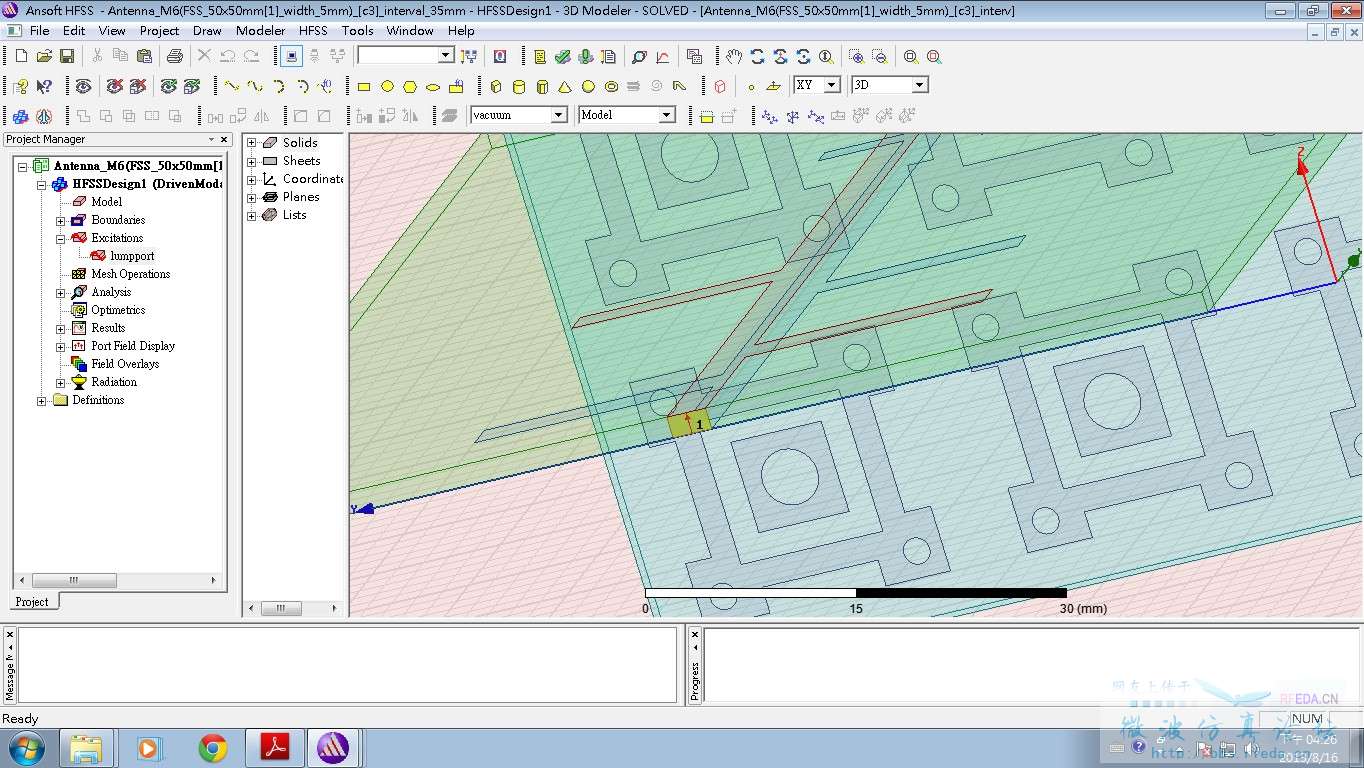

下圖為LumpPort的饋入方向及設定位置

但是小弟遇到了很奇怪的問題，我把LumpPort 刪除 重新畫過一個，發現兩次叫出來的場型不一樣.......請問各位大大們，這是甚麼問題? HFSS13的Lump Port有bug?

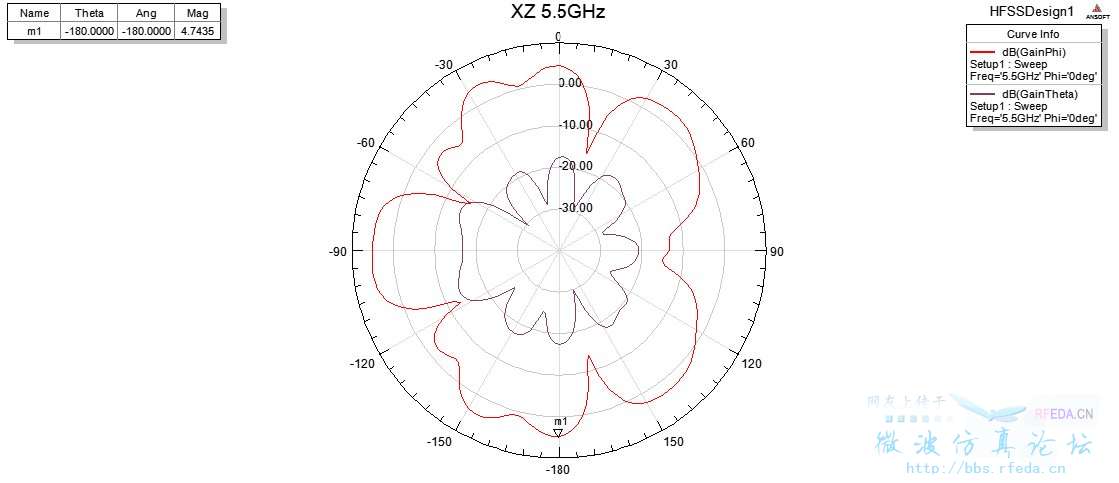

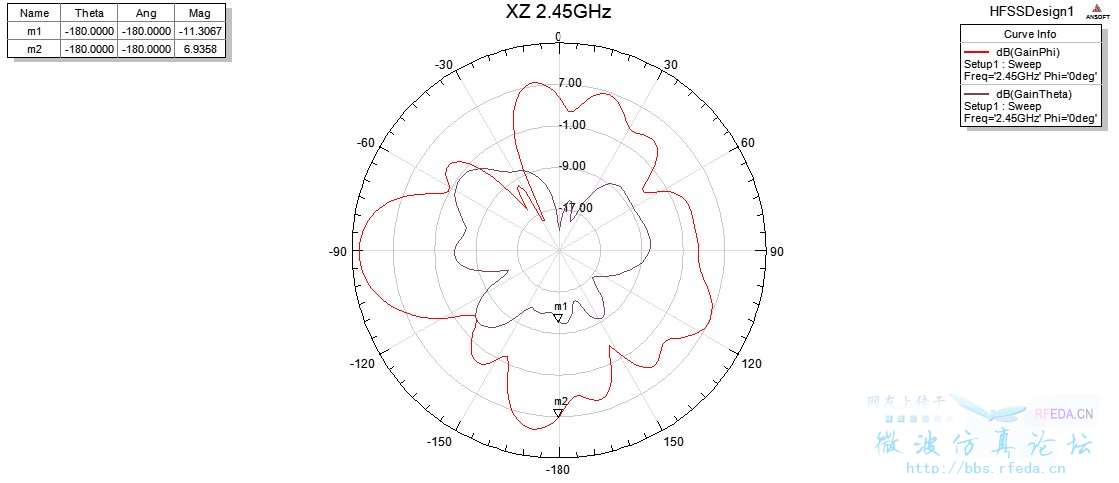

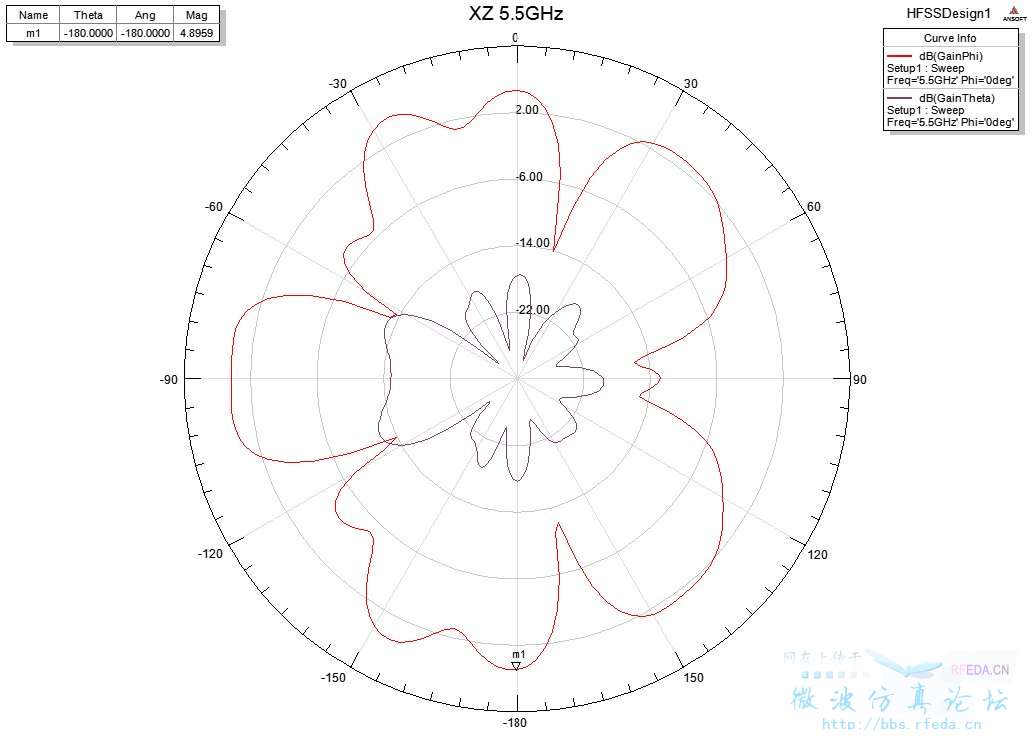

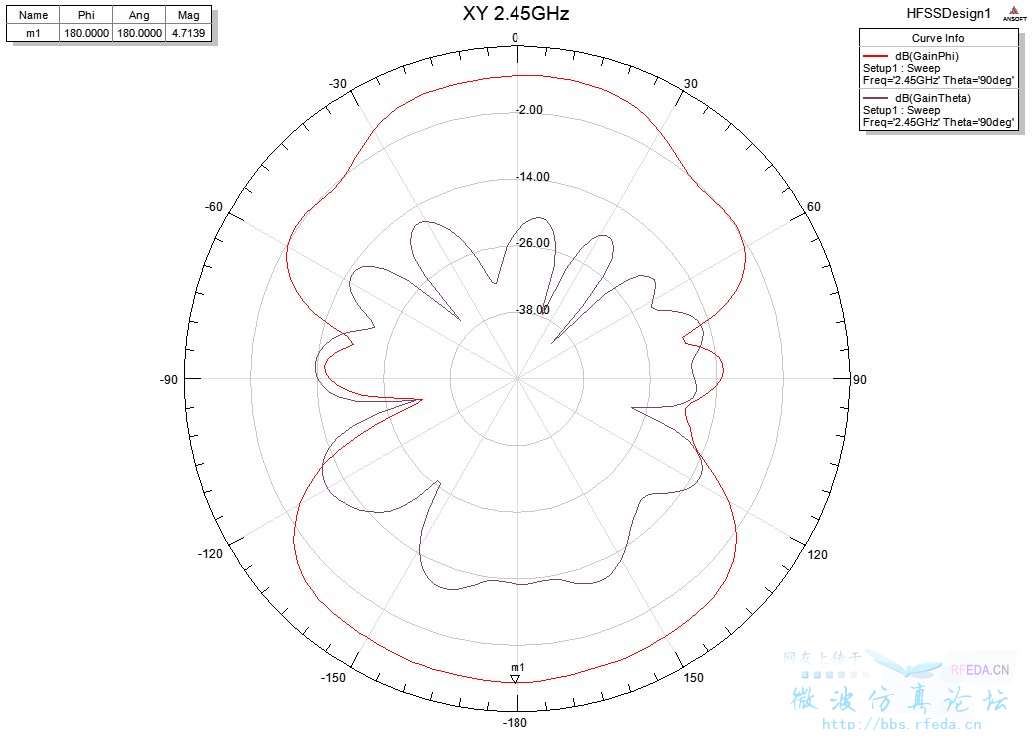

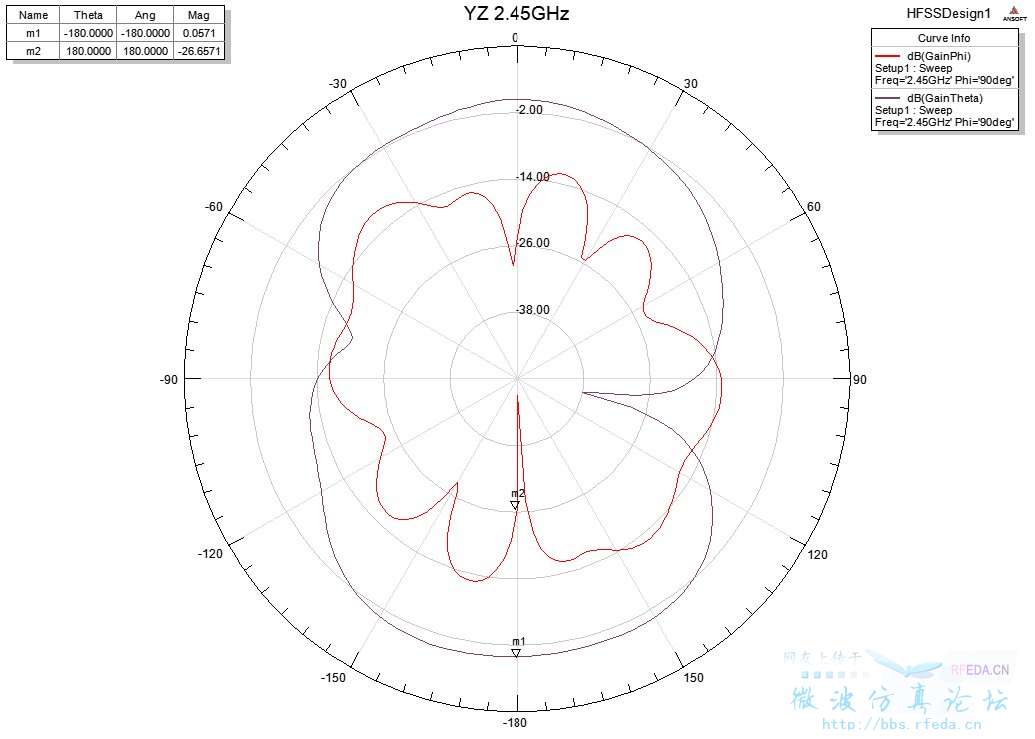

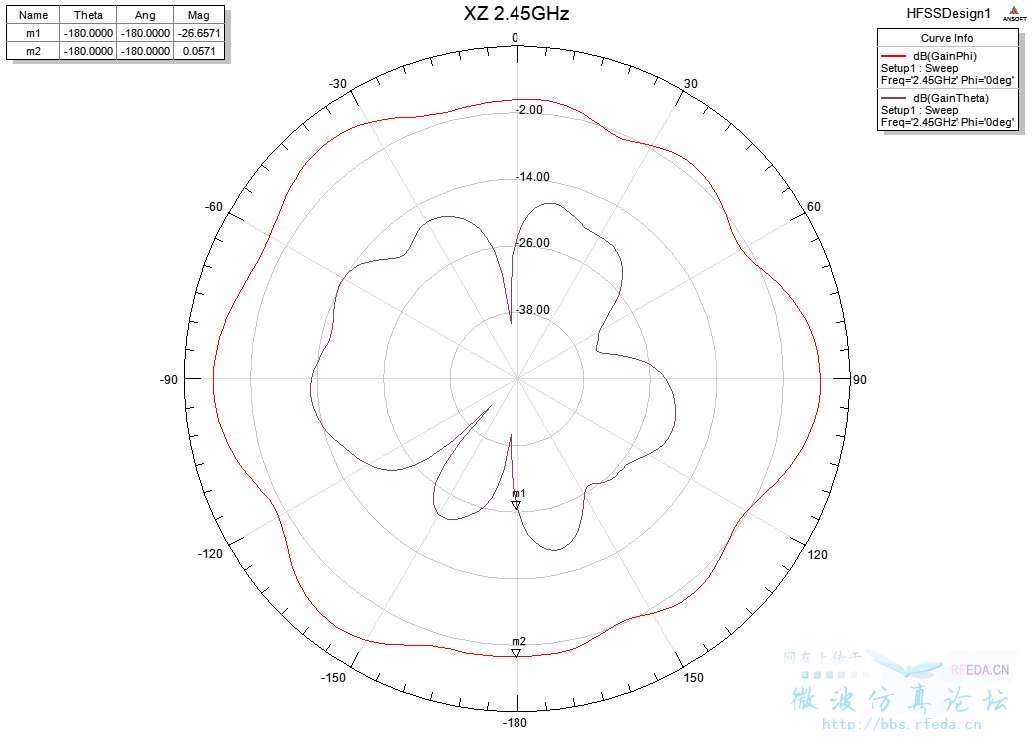

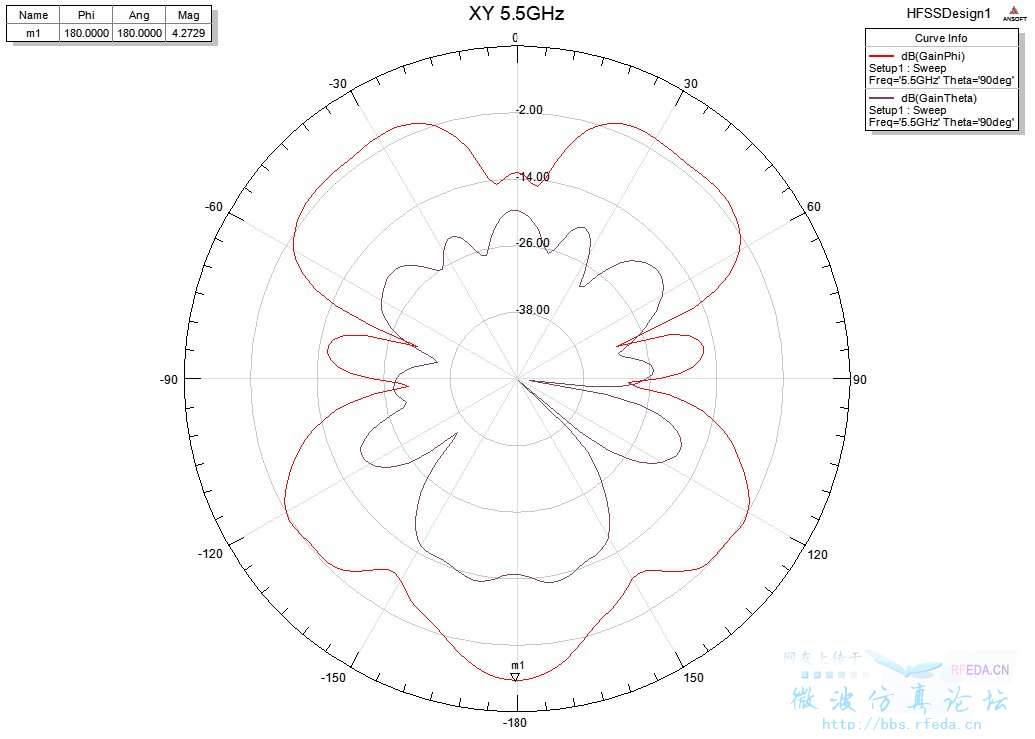

下面這幾張是我一開始叫出來的場型

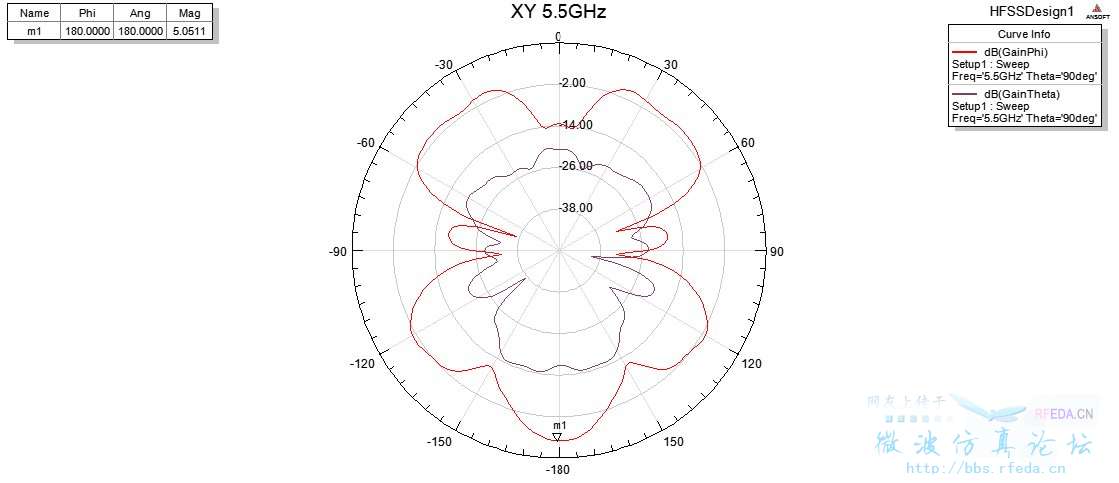

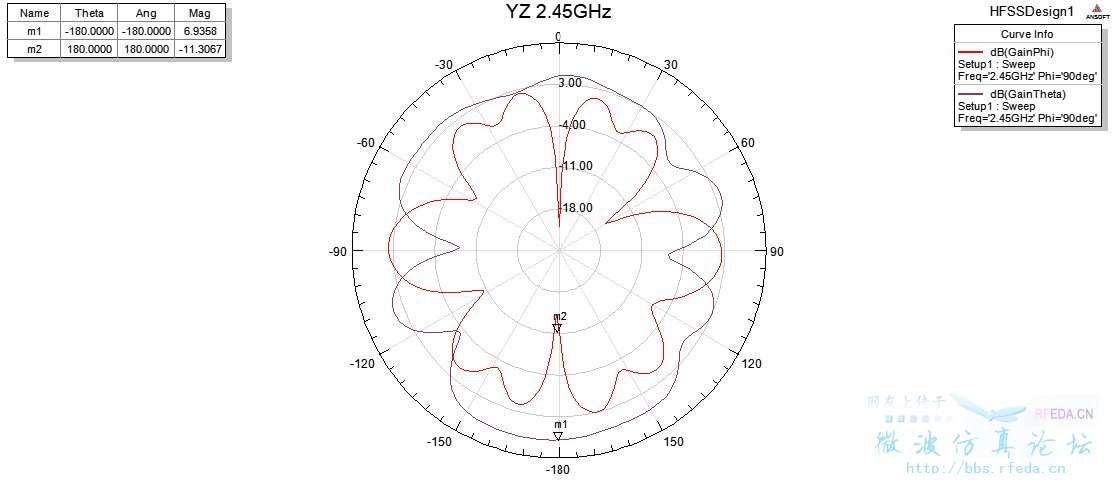

下面這幾張圖，是我把LumpPort砍掉重新畫過，所叫出來的場型圖

I think your FSS structure should be underneath you monopole antenna? I am not sure

我這樣放是為了增加180度的peak gain ， 所以FSS結構跟天線垂直放，放在180度的位置，提高FSS的吸收，才能讓單一點的gain更高。
原本我把FSS是放在antenna正上方，但是教授說電流方向是從lumped port流向天線，所以FSS要垂直放在天線180度的位置，才能將180度的peak gain增加。
我也不確定我說的是否有誤，還請各位大大指教

我也有些糊涂了，180度是指平行于衬底的那个平面是吧?
如果是这样的话你是想做一个EBG结构抑制衬底表面波来增加天线的gain。

是的，我的180度是看襯底的那個平面，所以這樣我是不是只要看XY面的場型是否有變化? 想請問大大，一般線性天線的gain大概是多少dBi才算好呢?

FSS结构大致分为两类，EBG和AMC都能增加天线GAIN，但原理不同。EBG通过消除表面波来增加GAIN，而AMC作为衬底，通过反射波来增加GAIN。
Monopole一般3-5dBi吧，dipole一般2.1dBi左右，加了fss结构后gain还可以上升数个dBi。具体多大的gain没有定论，关键看你的读写距离，可以尝试用“radar equation”计算在一定读写范围内天线所需要的最小gain。

大大，前幾天我講的理論有誤@@
老師說我的FSS放錯位置了，我的FSS放在0度上，照理來說會增加0度的peak gain才對，但是我增加的卻是180度，代表我將0度的波幾乎都反射回180度，跟原本要做的吸收gain值已經不一樣了
所以老師要我換lump port的位置....

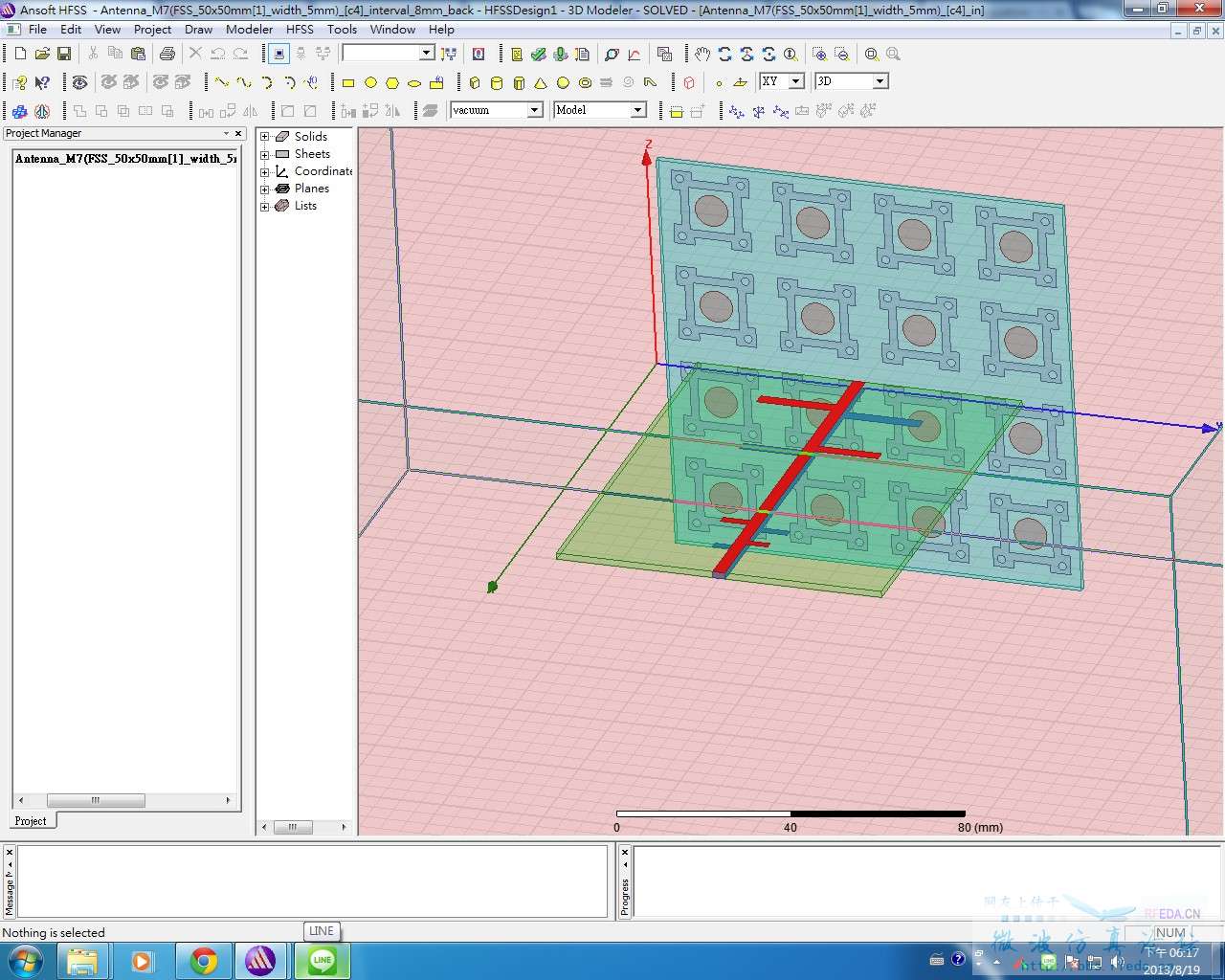

原本應該是要這樣擺放才對↓

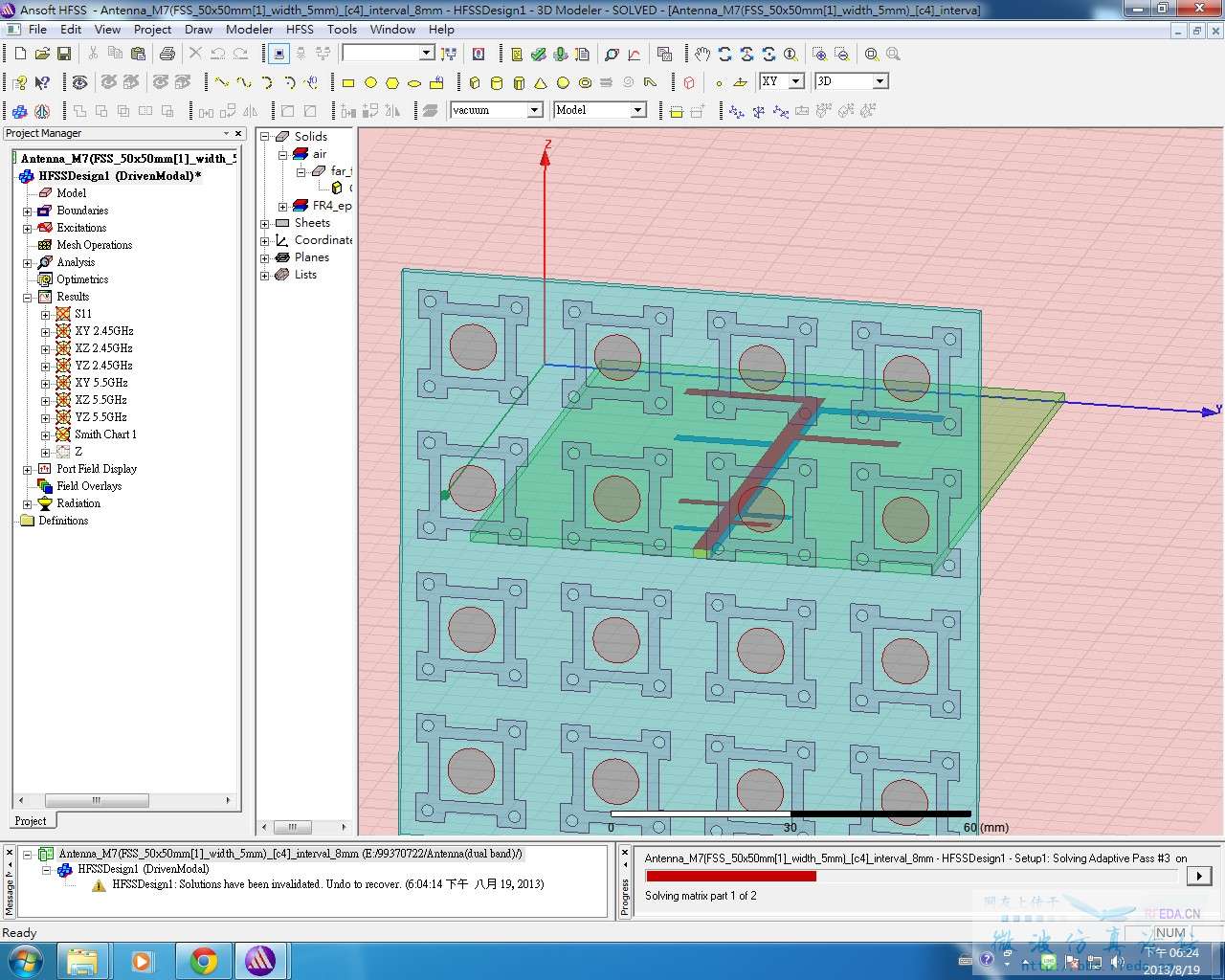

但是現在將錯就錯，就把FSS當作反射波的，改這樣子↓

老師有說明，如果拿現在的仿真結果去實作天線，到時候接SMA接頭一定會有loss，而且不少...這樣gain值會往下掉蠻多的，所以有兩條路選擇，一是改lump port位置，二是把FSS面移位。
(原本我放的位置是對的....是老師叫我把FSS放在0度的......讓我一直把場型的0度和180度給搞混，也感謝他，我今天終於把場型圖給搞懂了
)
感謝大大您替我說明EBG結構和AMC結構的差異，想請問一下，如您所說，EBG和AMC結構的擺放位置，應該是相反的，對嘛?
因為一個是消除表面波，一個是反射波，還請大大指教，這部分不太了解QQ
