如图请问HFSS中怎么把辐射片一些不需要的部分剪裁掉?
05-08

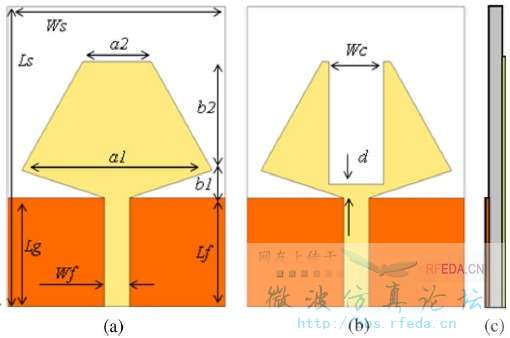

如图是某天线结构模型。
例如我先画出来a图,现在要将辐射片中间部分长为b2,宽为Wc的部分剪裁掉,生成图b,请问应该进行什么样的操作?
我是新手,有劳各位前辈指教!谢谢!
首先,现在你要裁剪的位置画一个长为b2,宽为Wc的长方形。(必须画在你想要切割的位置)
然后选中a图和刚画好的长方形
最后打开HFSS菜单上的3D Modeler->Boolean->substrate上,弹出一个对话框,在左侧Blank parts选上a图,在右侧tool parts 上选第一步画好的长方形,点击确定,就OK了
懂了,谢谢帮忙~~
建立物体坐标系,改起来容易些
