HFSS新人求助!
05-08
各位前辈高手,我是HFSS新手,在学校实验室给老板做仿真,第一次用HFSS。查了手册,跑了一些例程,但是理解上还是不够啊。
我简述我的任务吧:

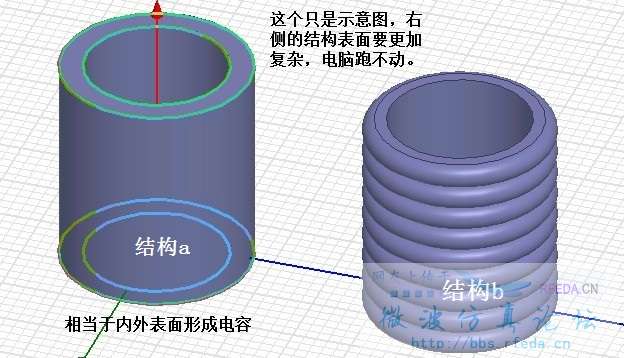

我需要比较两个结构的差异:结构a,同轴圆筒电容;结构b,同轴圆筒电容外表面有波纹起伏。主要是高频仿真,比较一下RLGC参数,由于没学过传输线理论,只是简单地懂一点,所以还看了一些书。
如图所示:

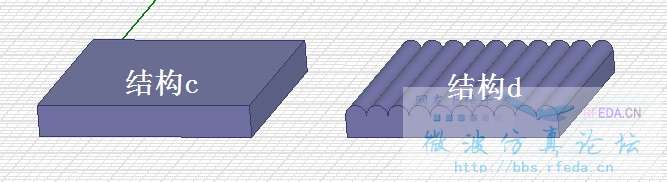

然后呢,由于结构微细结构太过繁杂,电脑跑不动。我于是想建立局部的模型,由于结构b的。如图,结构c与结构d
如图所示:
我的不懂得地方主要是:
1.边界条件设置:我假设d结构上下表面是perfect E,前后表面是perfect H。我不知道这样设定对不对啊。
2.波端口:左右设定为波端口?我看例程里好像没有相似的。不太会设定啊,怎么表达好呢?是一个设为波端口,一个设定为radiation?
3.求解:最后看报告是怎么看RLGC参数的?这个不懂。
我就是想得到结构c与结构d的RLGC参数的比值求指导求点评
我简述我的任务吧:
我需要比较两个结构的差异:结构a,同轴圆筒电容;结构b,同轴圆筒电容外表面有波纹起伏。主要是高频仿真,比较一下RLGC参数,由于没学过传输线理论,只是简单地懂一点,所以还看了一些书。
如图所示:
然后呢,由于结构微细结构太过繁杂,电脑跑不动。我于是想建立局部的模型,由于结构b的。如图,结构c与结构d
如图所示:
我的不懂得地方主要是:
1.边界条件设置:我假设d结构上下表面是perfect E,前后表面是perfect H。我不知道这样设定对不对啊。
2.波端口:左右设定为波端口?我看例程里好像没有相似的。不太会设定啊,怎么表达好呢?是一个设为波端口,一个设定为radiation?
3.求解:最后看报告是怎么看RLGC参数的?这个不懂。
我就是想得到结构c与结构d的RLGC参数的比值求指导求点评
感觉第一个就是同轴线吧....不懂....
小编留言:
就是同轴线啊,我不懂怎么设置啊?怎么得到它的电学参数呢?
就是同轴线啊,我不懂怎么设置啊?
。想想
小编留言:
好吧,谢谢讨论啊。我也在想。建模这个东西还得多理解。软件功能很强,但是理解不透,仿出来的东西没有用。
应该是本征模式计算吧!
微波技术.pdf
你看一下上面书籍的230页的“谐振腔的等效电路”,看是否有帮助。
